der Mercedes SK SLZM
Bauphase

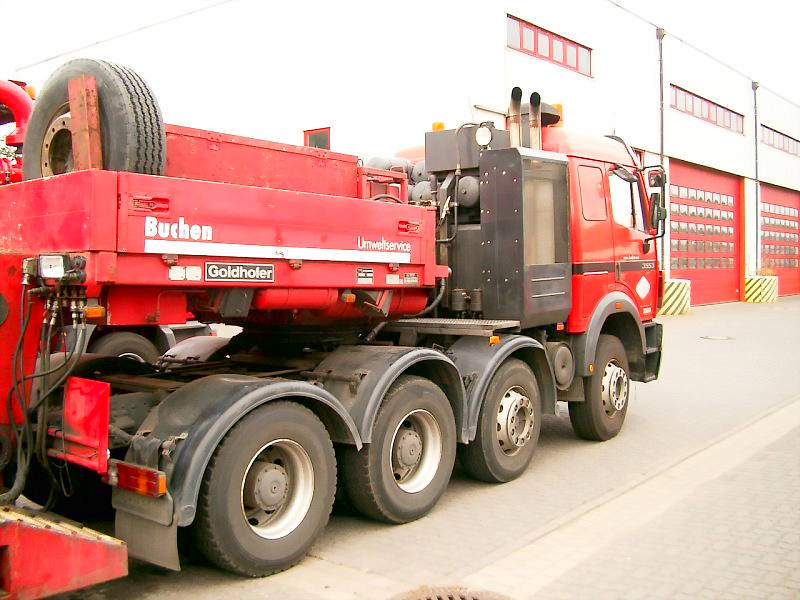

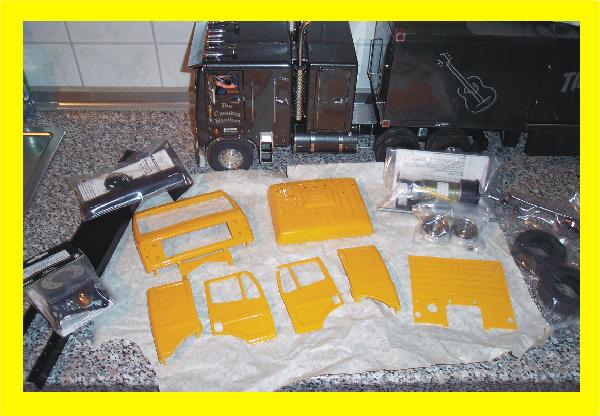

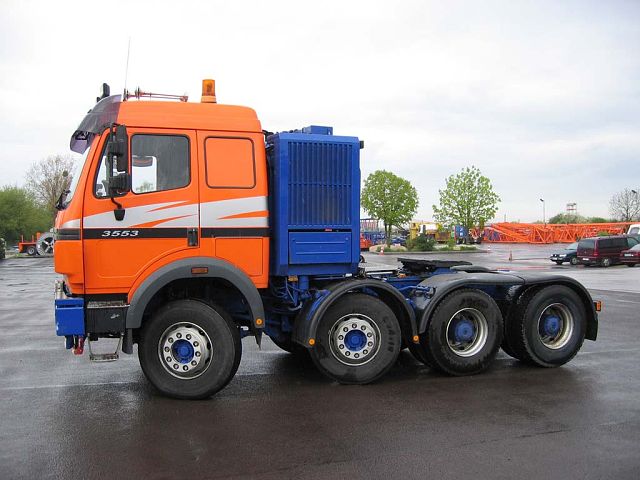

hier Bilder vom Original,

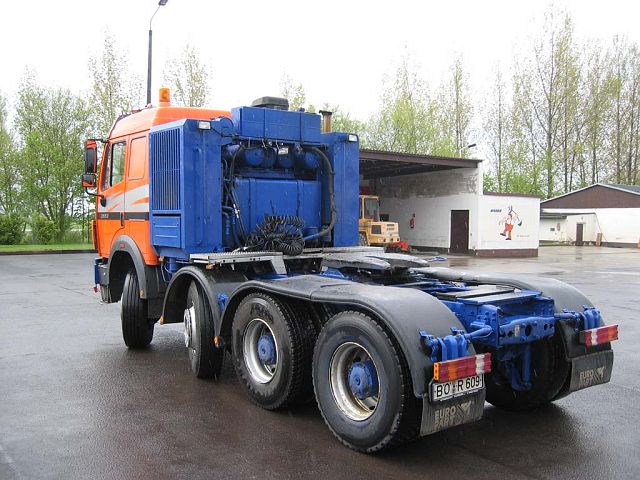

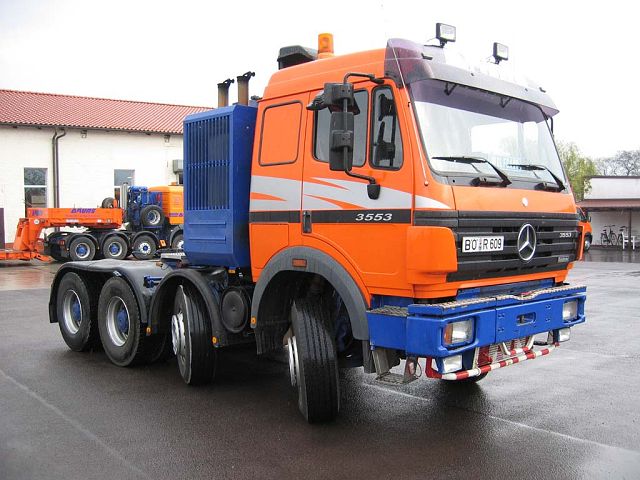

wie die Mercedes SK Schwerlastzugmaschine ungefähr werden soll

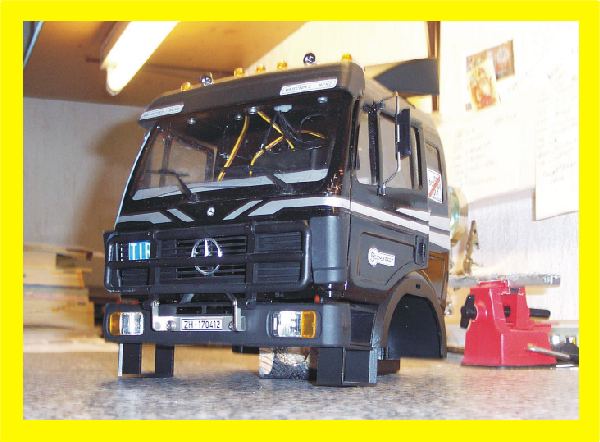

Führerhaus Mercedes SK von Wedico,
aber gebraucht

und im schlechten Zustand

nach einem Besuch bei der Fa. Pferdekämper in Wuppertal,
auch andere Teile haben sich schon eingefunden

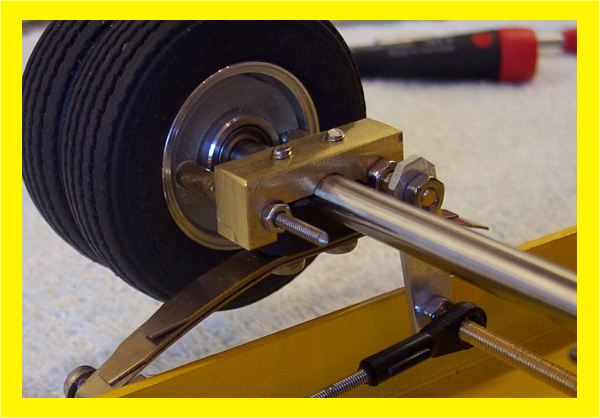

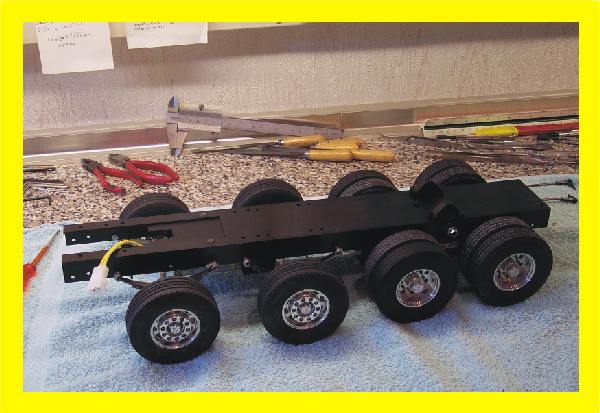

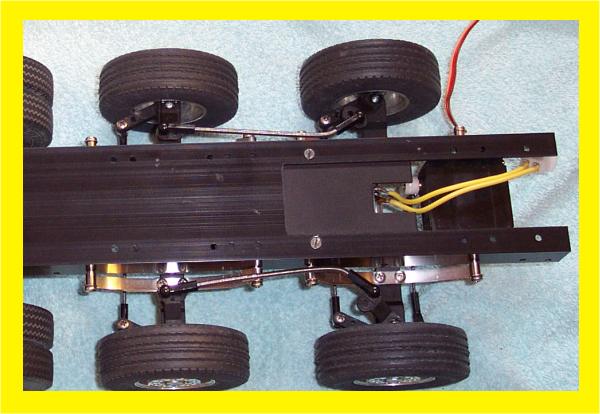

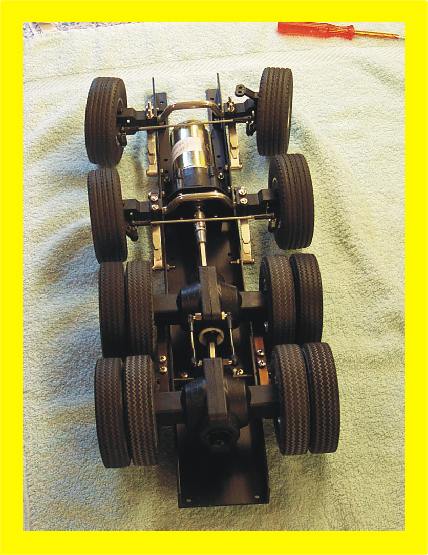

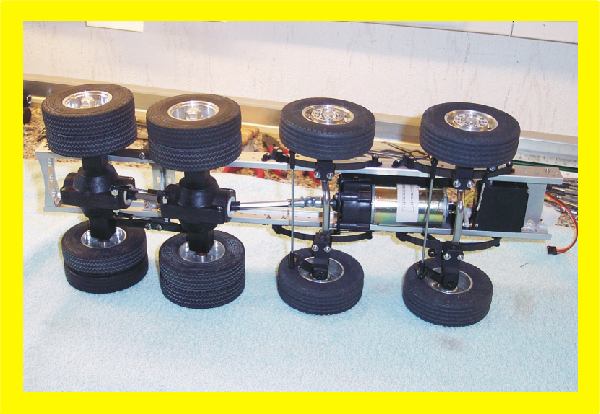

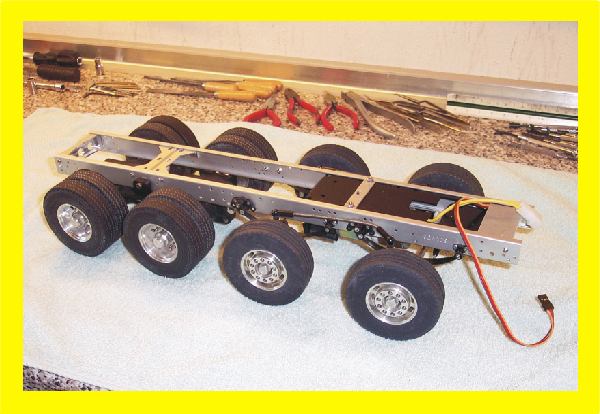

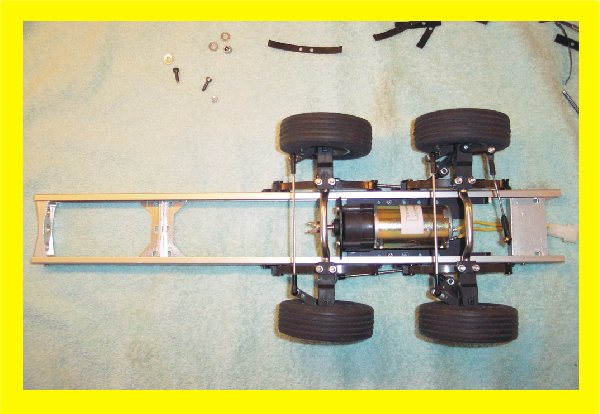

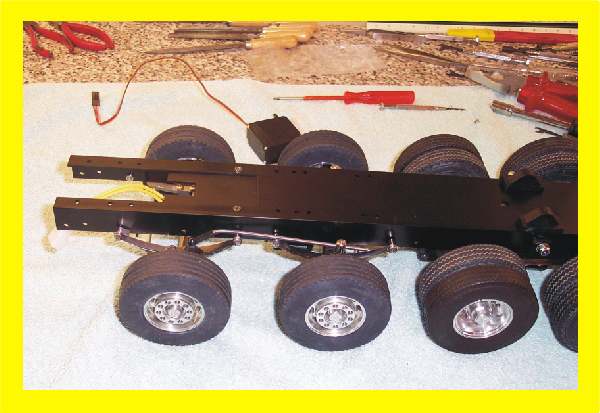

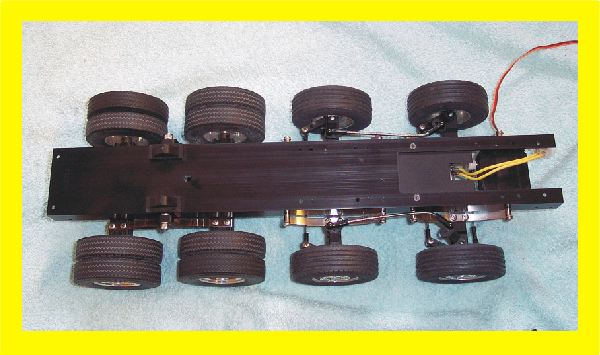

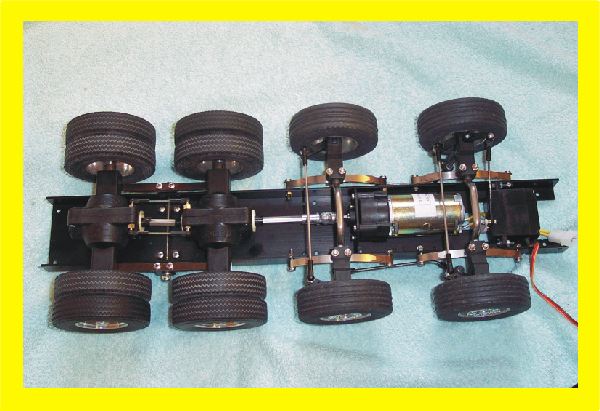

an den Standard-Rahmen wurden vier Achsen geschraubt

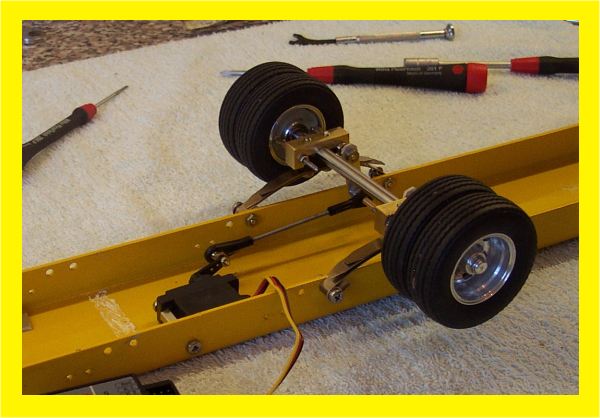

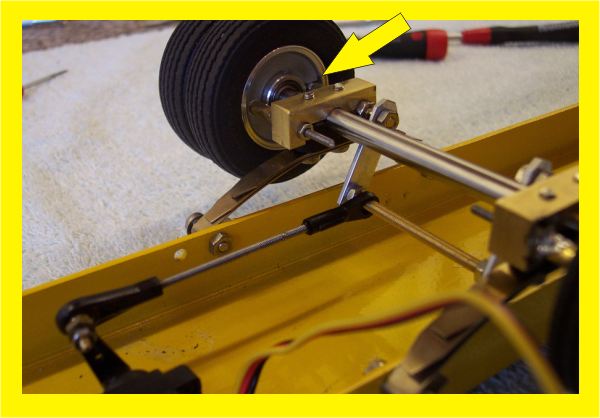

die Lenkachsen müssen noch mit einer speziellen
Lenkstange verbunden werden. Aber wie ?

nach ein paar Versuchen hat es geklappt.

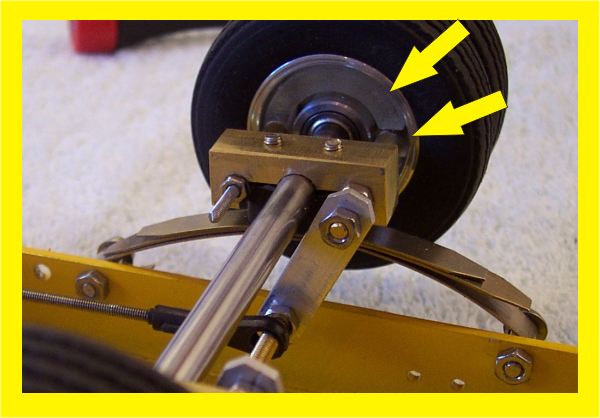

Jetzt müssen die provisorischen Stangen noch durch
schönere Neue ersetzt werden.

die Feineinstellung ist schwieriger, als ich mir das vorgestellt habe !

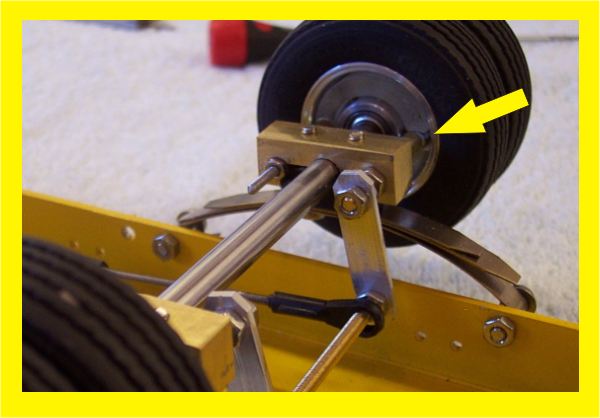

hier nochmal im Detail

 jetzt kommt als nächstes der Einbau des Servos

 nach dem Einbau des Servos und der ersten Testfahrt

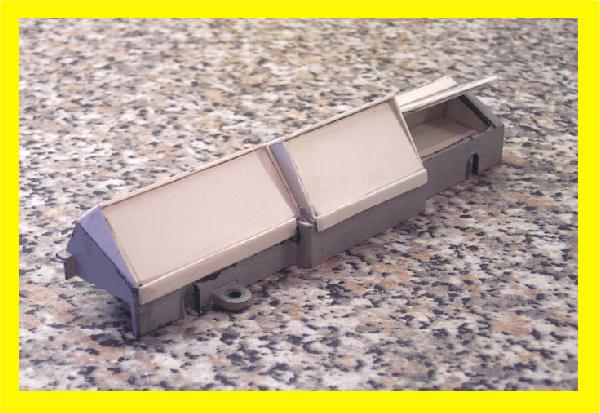

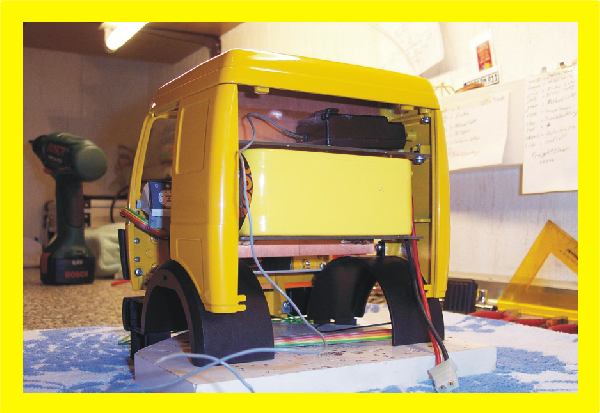

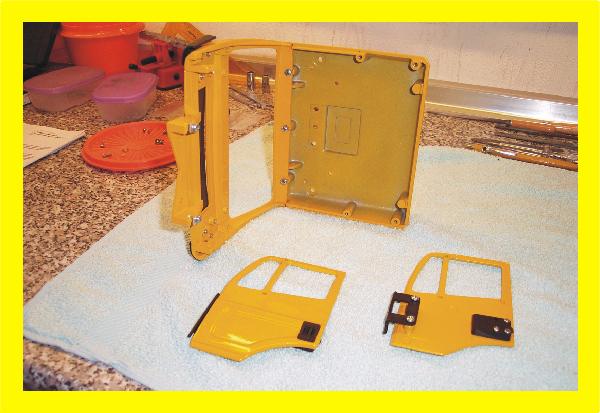

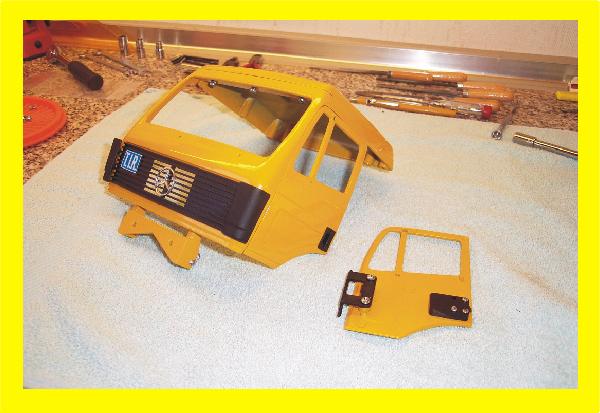

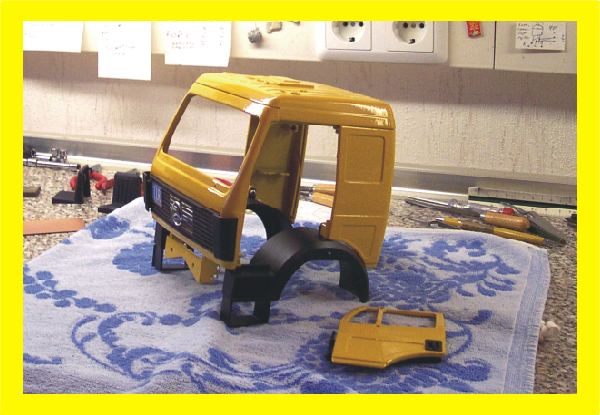

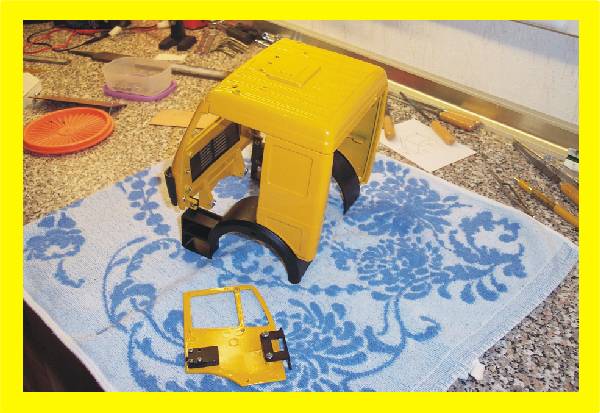

die ersten Teile des Führerhauses sind zusammen gebaut



die Türverkleidung, der Himmel und vieles mehr fehlen noch

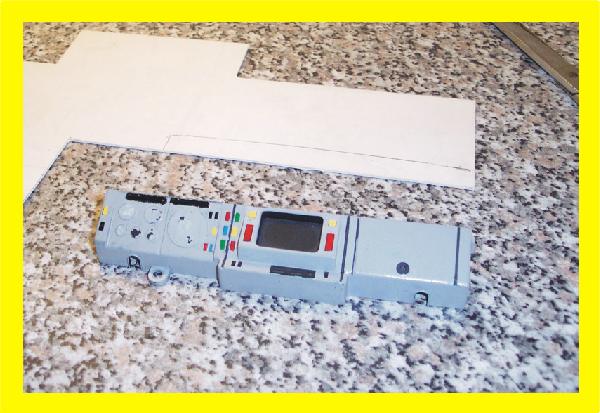

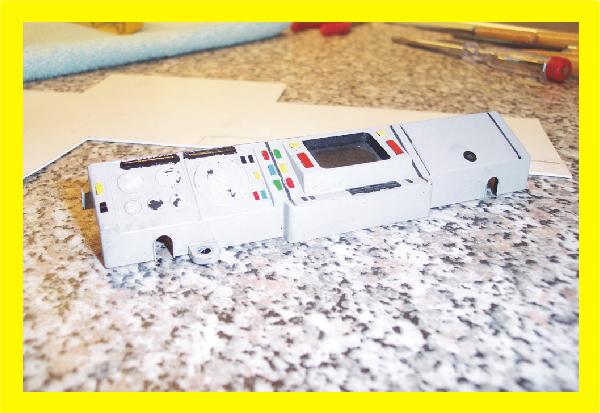

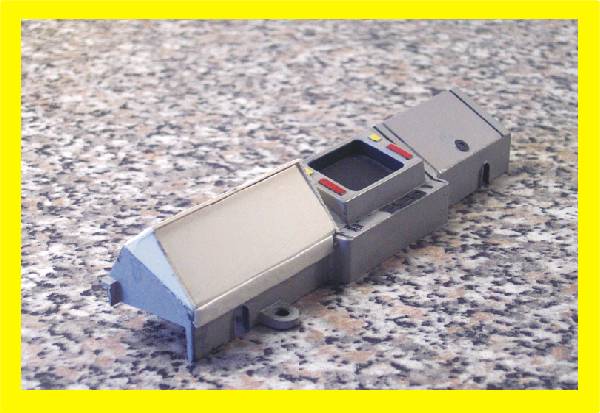

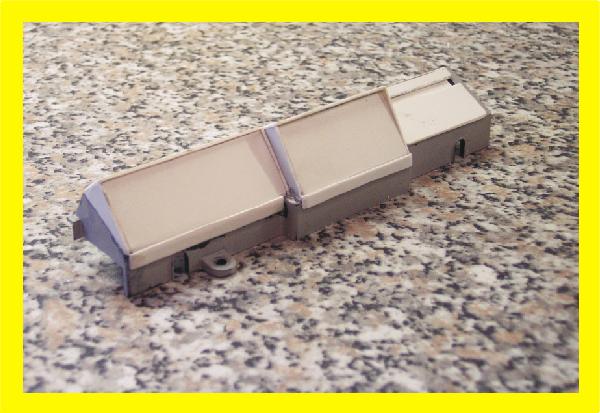

 das gebrauchte Cockpit kann man so nicht lassen

Ähnlichkeit mit dem Original ist nicht vorhanden



ein Umbau tut Not

der mittlere Teil des Cockpit musste auch noch geändert werden

und das Handschuhfach kann man nun öffnen

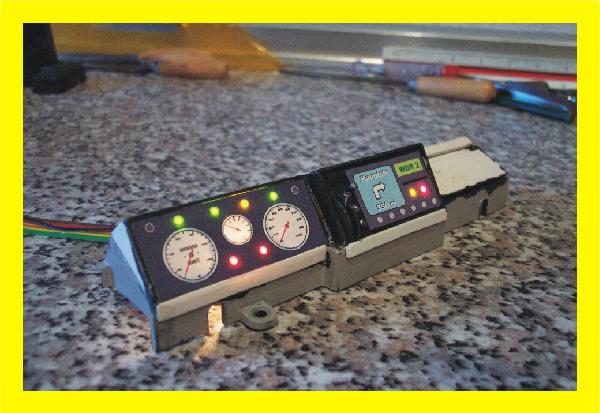

alle Kontrolllampen in Testfunktion

bevor das Cockpit mit Leder bezogen wird ...

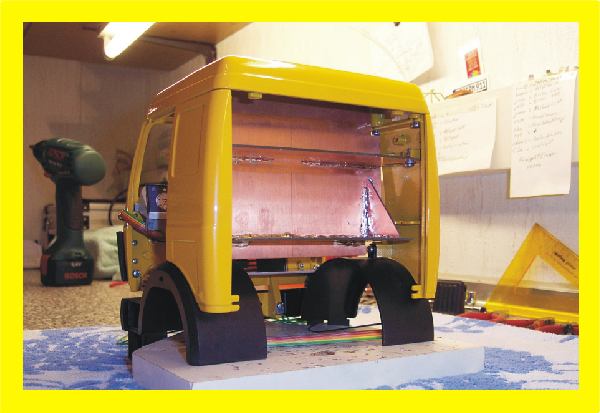

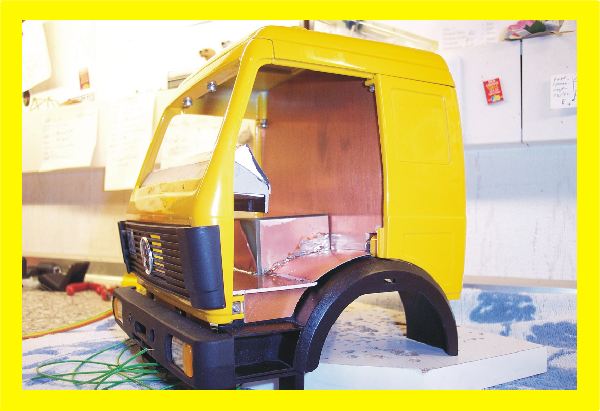

... braucht das Führerhaus einen Boden und ein "Regal-System"
für Akku, Empfänger und Sound.

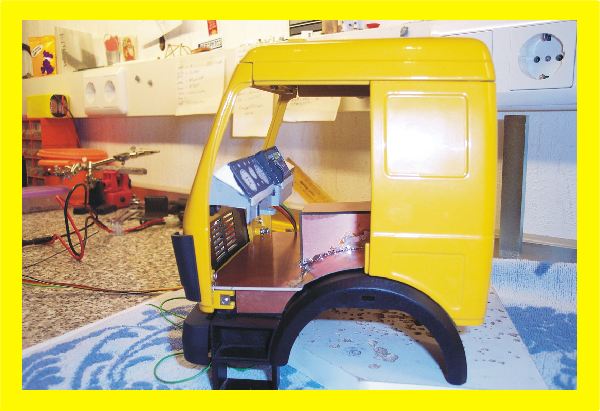

hier das erste Bild im leeren Zustand und ...

... mit Probe-Bestückung

jetzt noch mit zusätzlichem Fach für den Fahrttenregler

als nächstes kam der Boden im Führerhaus dran, ...



... zu sehen ist der zweite Versuch

der untere Teil des Cockpits fehlte als nächstes

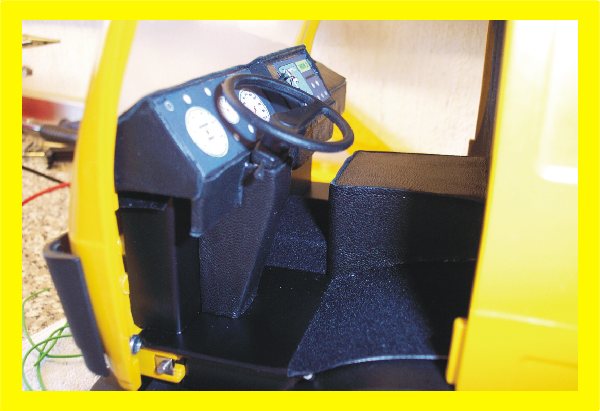

das Cockpit und der Mitteltunnel sind mit Leder bezogen

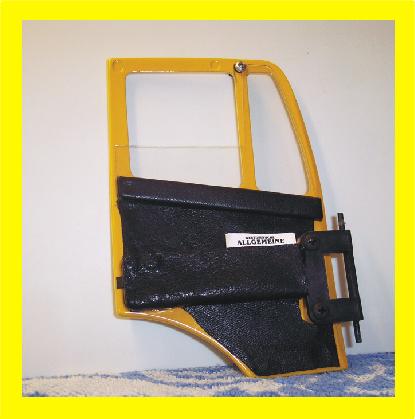

die Türverkleidung mit Tageszeitung

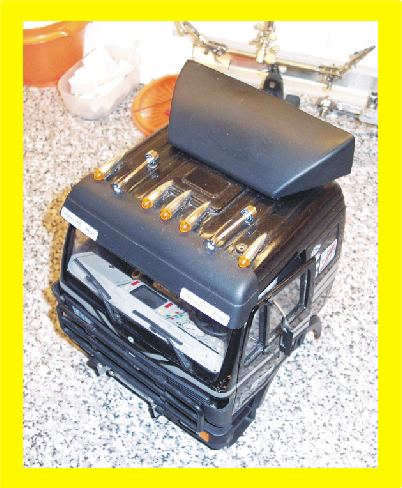

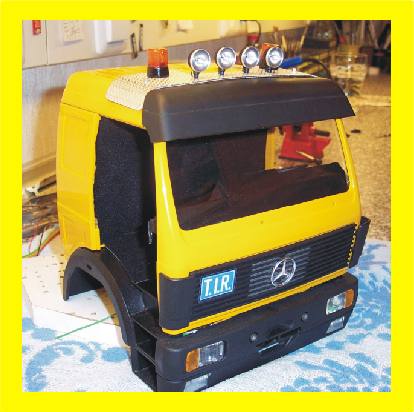

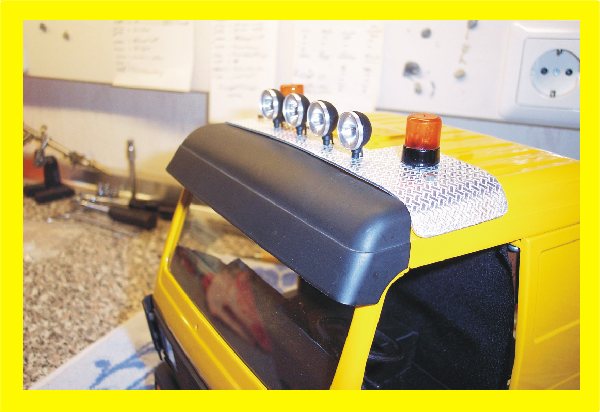

Lampenbrücke mit Rundumleuchten

den Scheinwerfern fehlen noch die Gläser

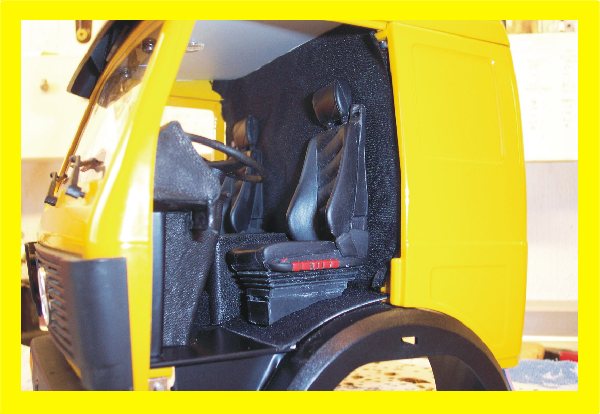

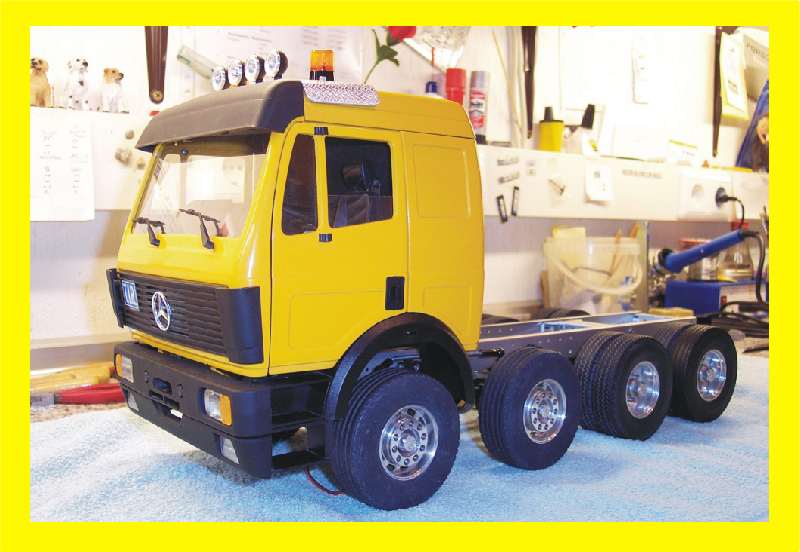

die Sitze sind auf Probe im Führerhaus

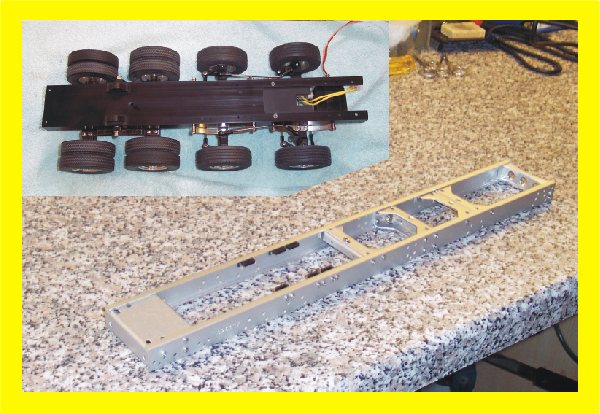

auf der Inter-Modellbau habe ich einen Profi-Rahmen von Wedico gekauft

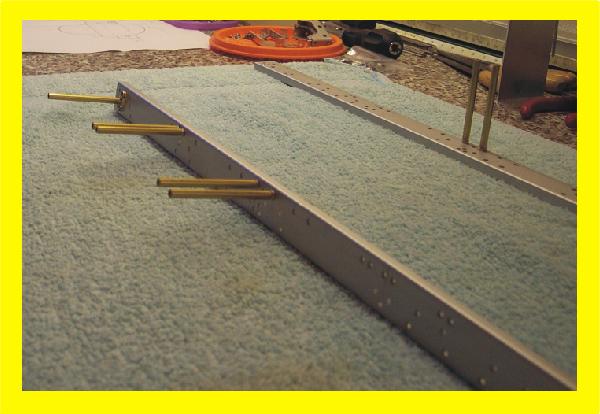

die zusätzlichen Bohrungen im Rahmen für die zweite Vorderachse ...

... mussten wieder selbst gebohrt werden

der Rahmen muss später wieder zerlegt werden, um ihn schwarz zu eloxieren





wie die sechs Kotflügel mit ihren Haltern an den Rahmen sollen, ist mir schleierhaft.

10 von 12 Haltern befinden sich am Rahmen, die anderen
2 Halter werden an das Schwerlastaggregat montiert

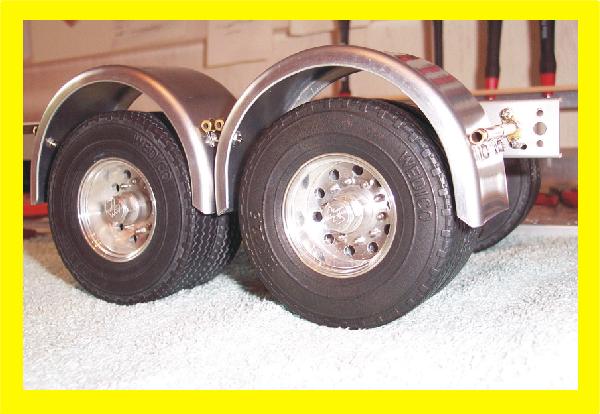

die Kotflügel bei der Probe-Montage



 Inzwischen waren die Rahmenteile und die Kotflügel beim schwarz Eloxieren

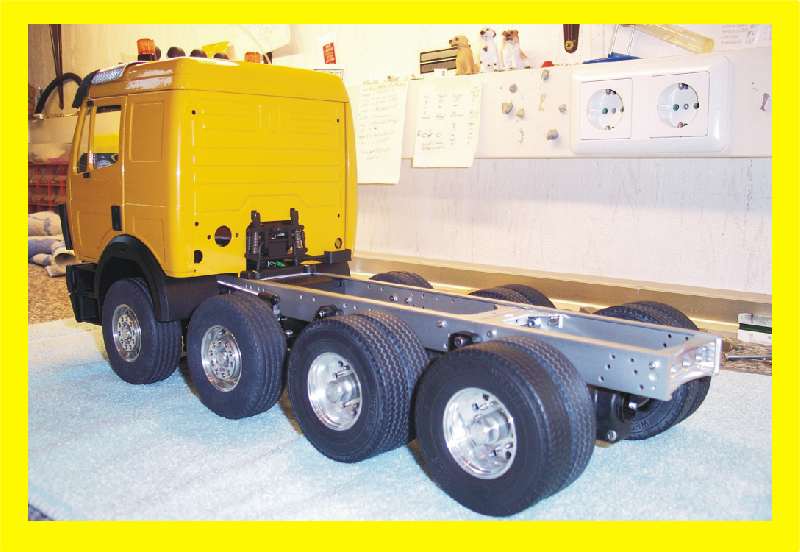

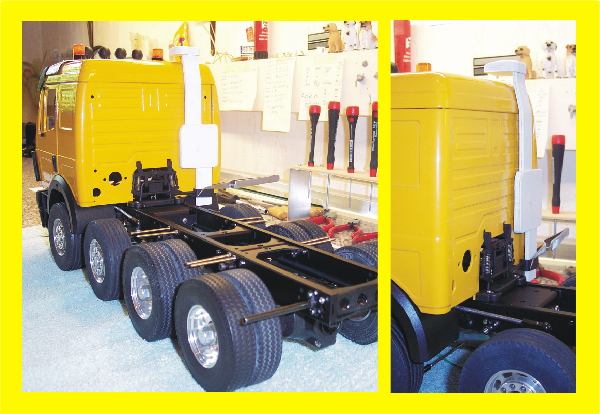

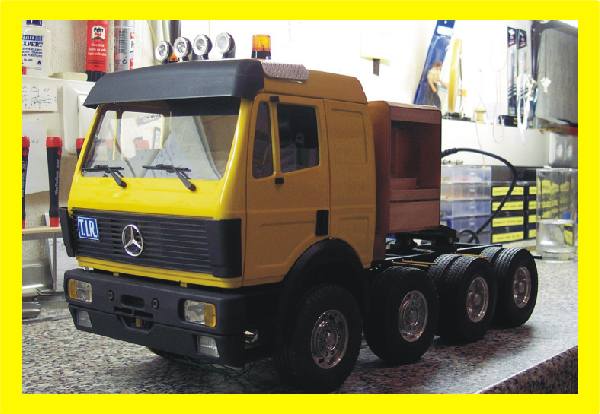

 der Rahmen ist montiert und

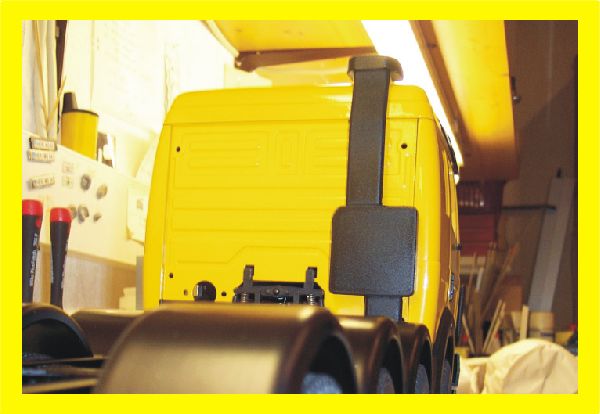

der Lufteinlass ist in roh nachgebildet

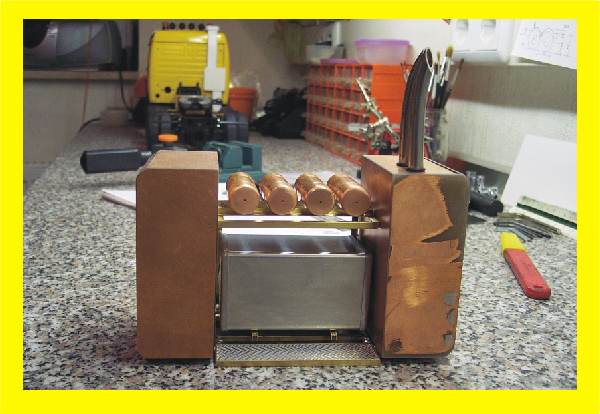

erster Schritt zum Bau des Schwerlastaggregates,

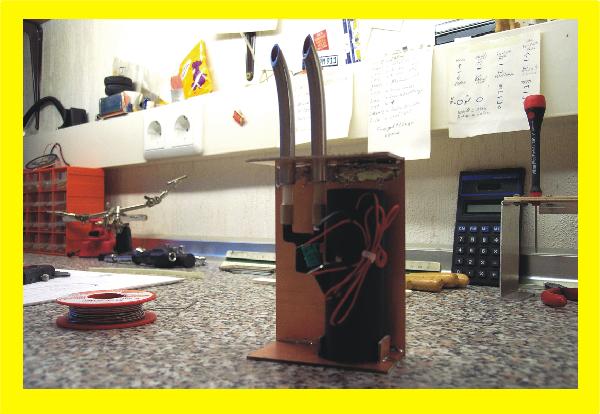

der Rauchgenerator

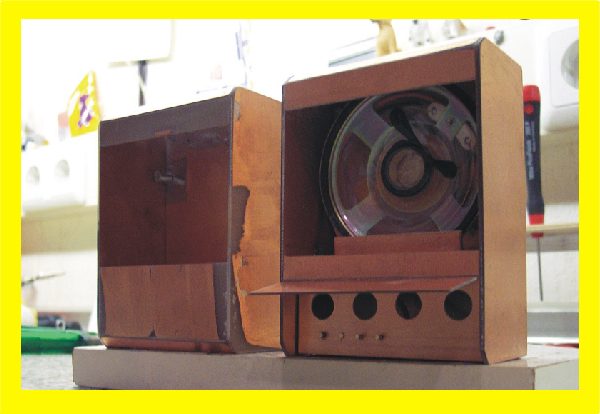

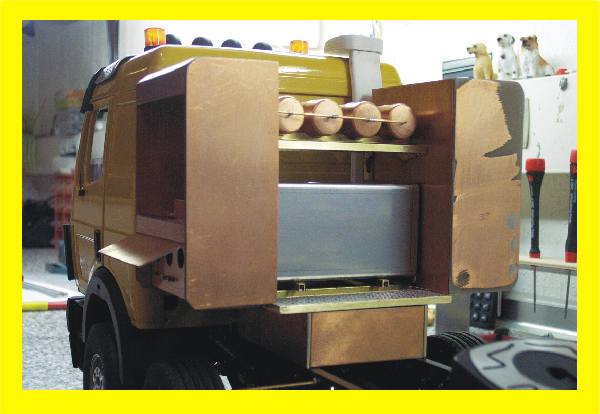

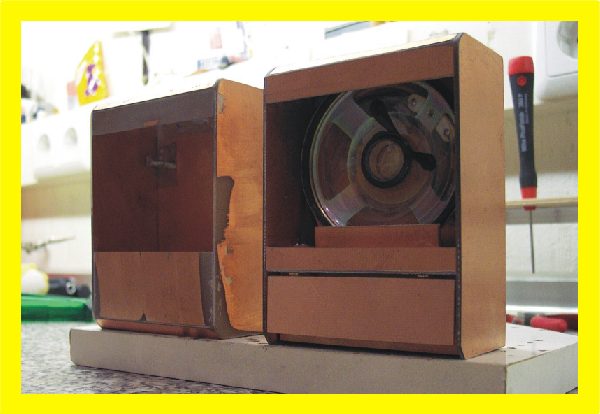

 der erste Seitenkasten ist in "roh" fertig

der zweite Seitenkasten nun auch, Fotos ohne Gitter

hier kann man die zukünftigen Armaturen sehen

der Anfang für das Grundgestell ist gemacht,
gut zu sehen ist der Unterbau für den Tank

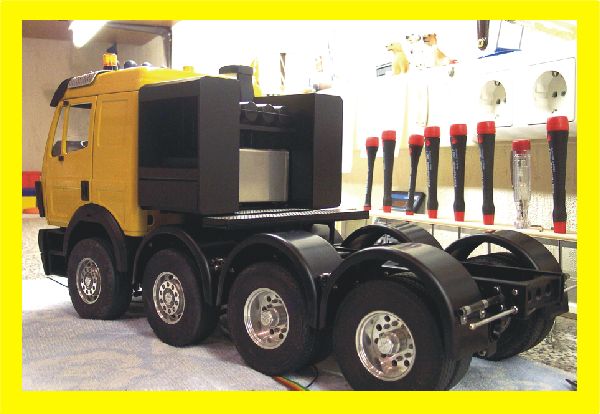

 "loser" Zusammenbau des Schwerlastaggregates

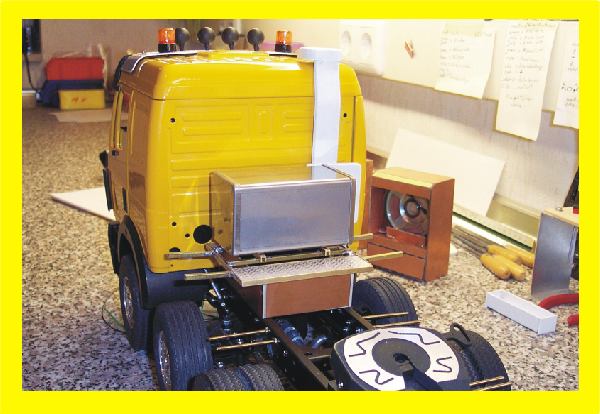

 erste Montage auf dem Mercedes SK

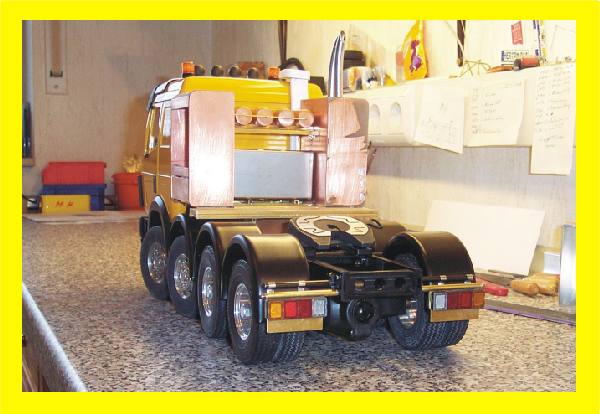

ohne Gitter und Tank

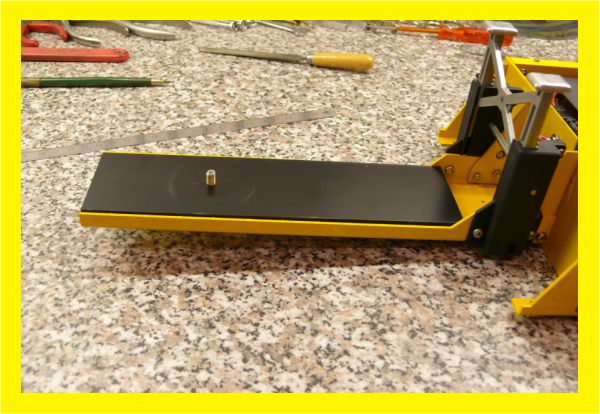

fehlt noch der "Laufsteg" vor dem Schwerlastaggregat

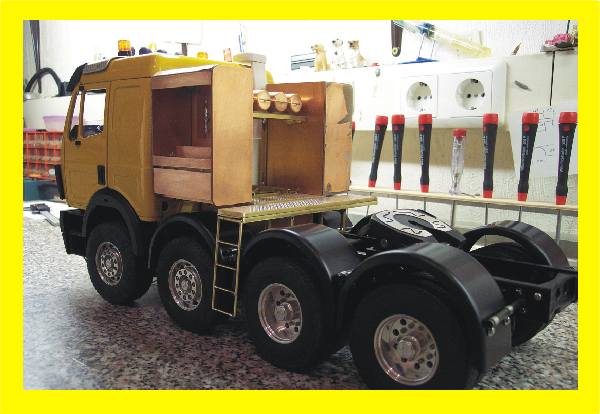

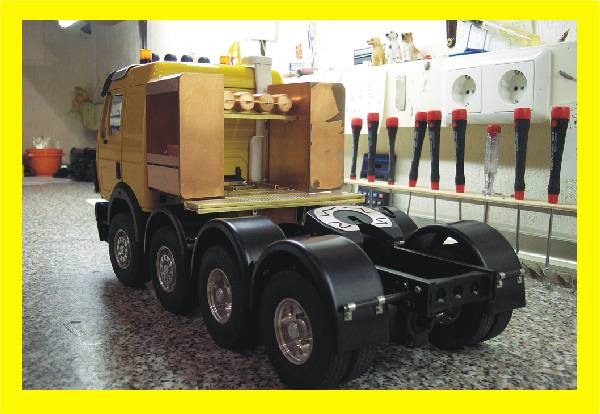

 Kotflügel montiert und Laufsteg fertig gebaut



wie auf dem Bild zu sehen, lässt sich die Leiter ausziehen

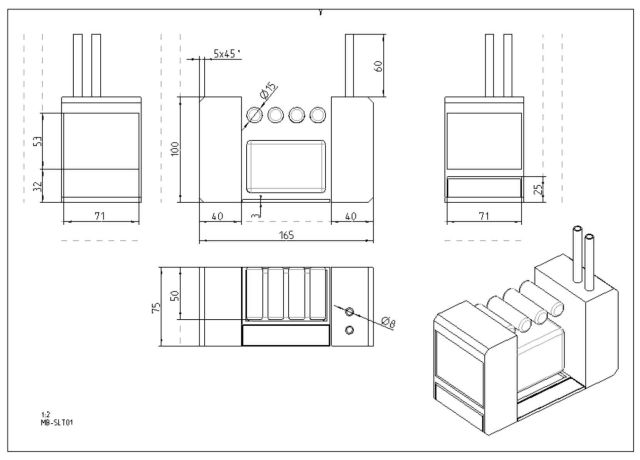

hier die Zeichnung vom Schwerlastaggregat

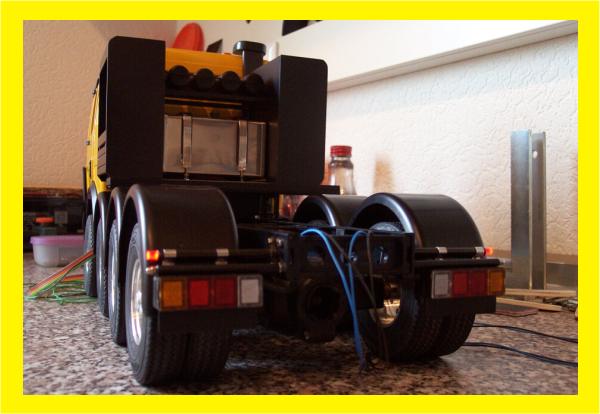

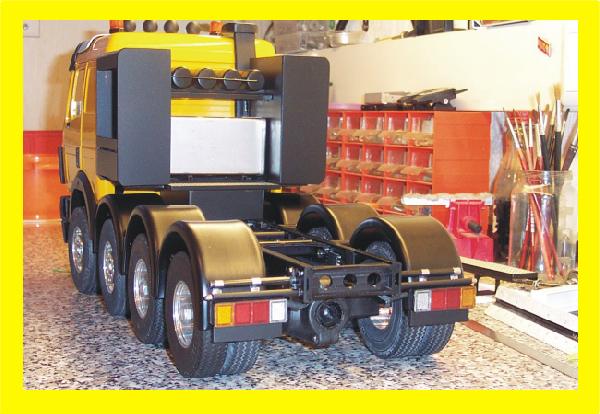

nun sind auch die Rückleuchten in roh fertig



  der Lufteinlass mit Luftfilter ist fertig lackiert ....



... und montiert.
Auf beiden Bildern zu sehen, die nachgebildete Kunststoff-Oberfläche.

 das Schwerlastaggregat ist auch lackiert

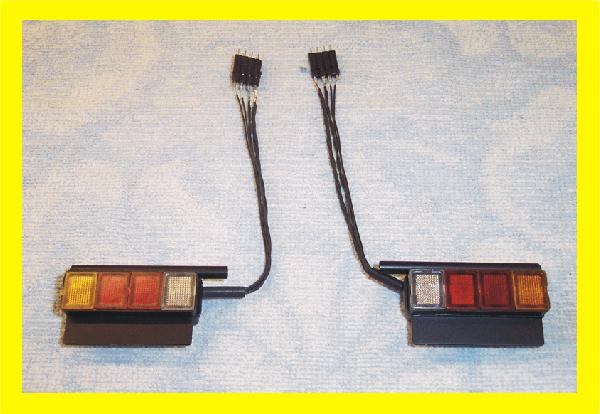

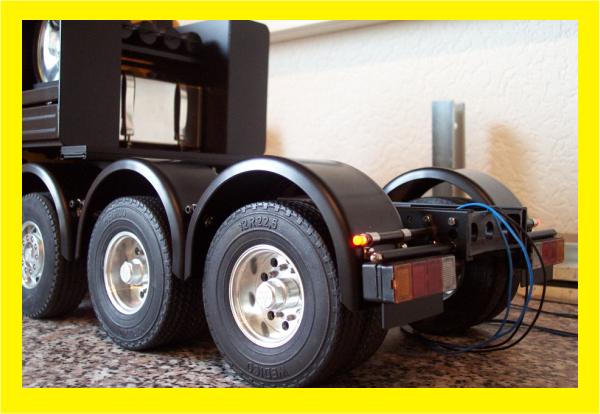

die umgebauten Wedico Rückleuchten im Detail ...



... und am Fahrzeug

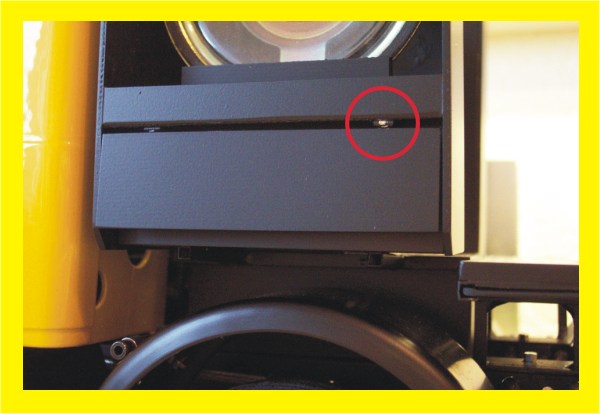

auf der Intermodellbau 2007 ist leider ein Scharnier gebrochen

die Klappe musste nun mit neuen Scharnieren erneuert werden

neue Lackierarbeiten waren noch notwendig

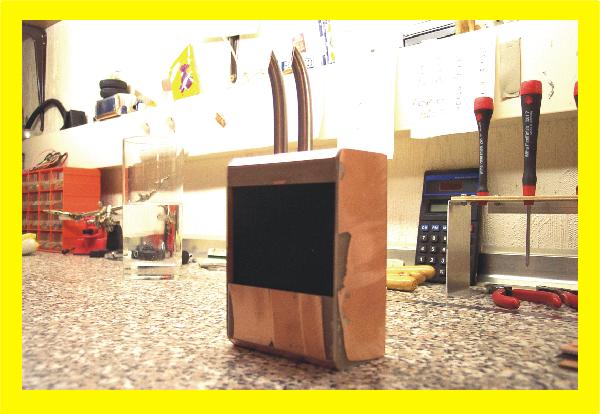

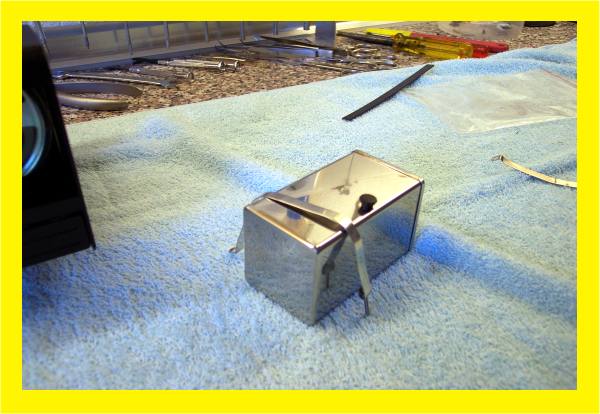

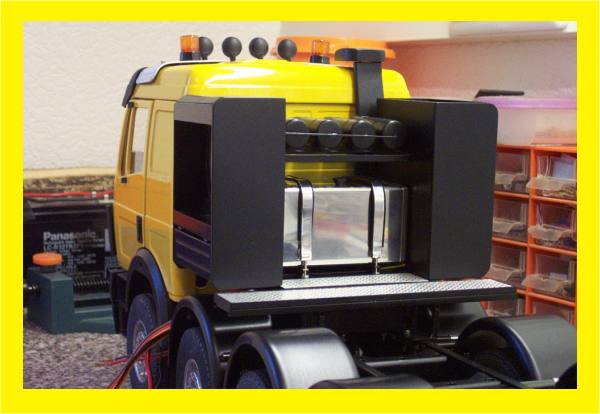

der polierte Tank mit Einfüllstutzen und
mit dem ersten umgebauten Tankband



nun ist der Tank eingebaut.

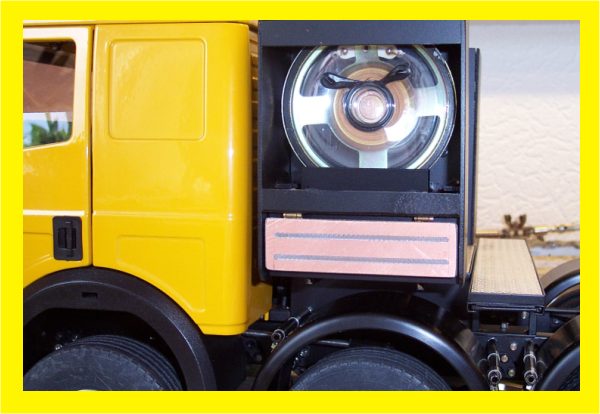

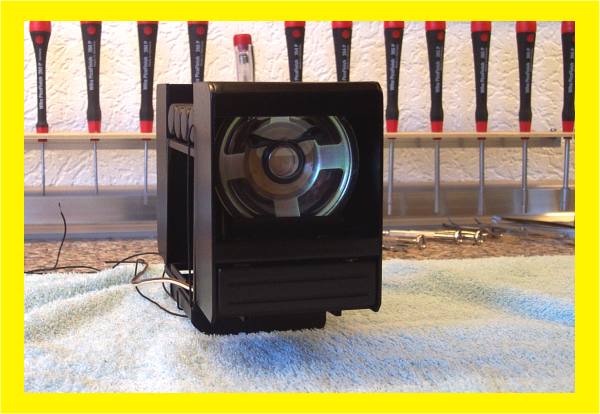

In dem Tank befindet sich das Soundmodul.



die Stationslichter sind in die hinteren Kotflügelhalter ...

... zur Hälfte eingelassen

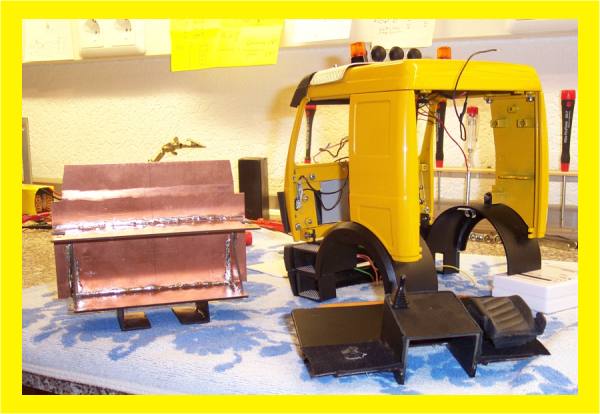

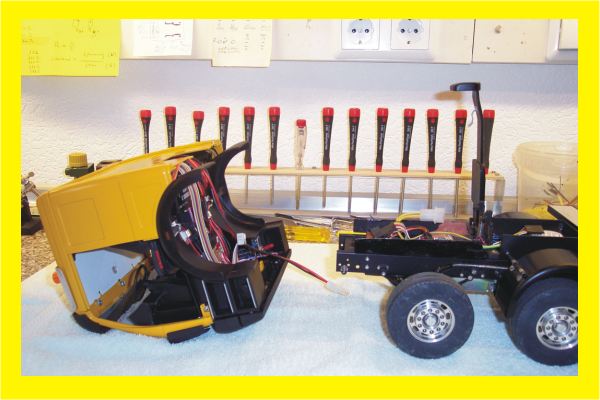

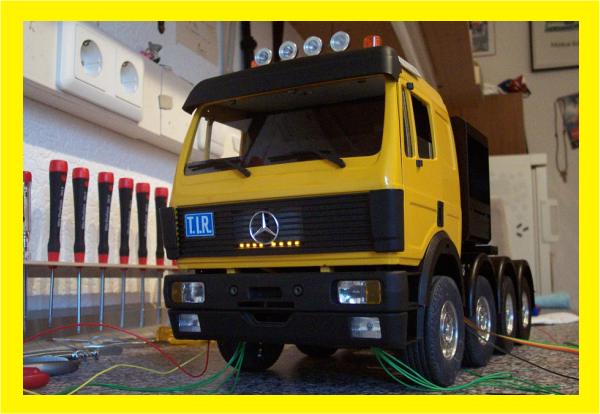

 nach dem ich nochmal das halbe Führerhaus zerlegt habe,
befinden sich SMD-LED´s im Kühlergrill

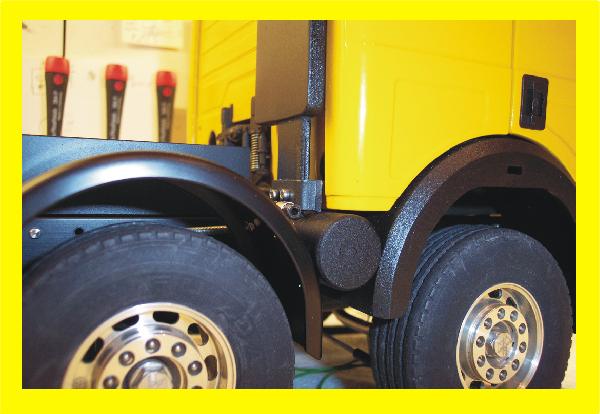

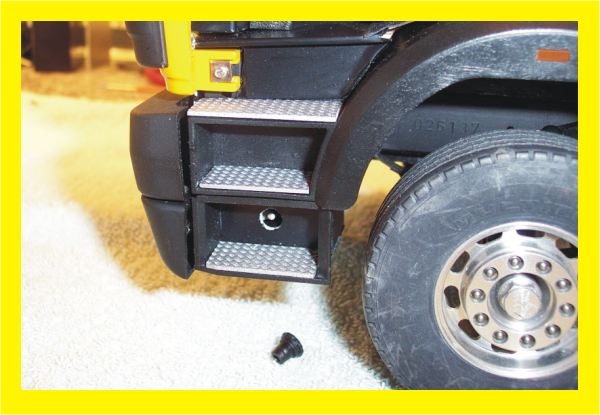

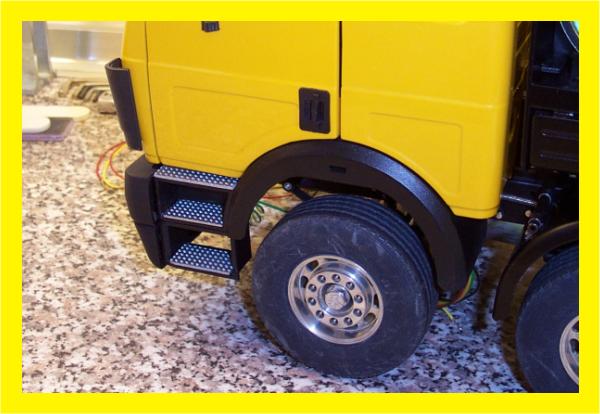

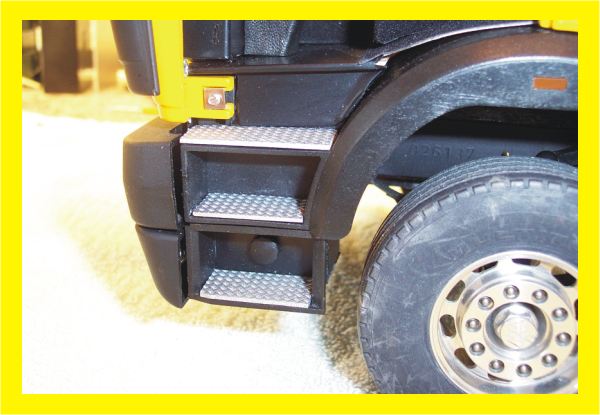

 jetzt haben die Trittbretter noch Riffelblech bekommen
(aus Resin)

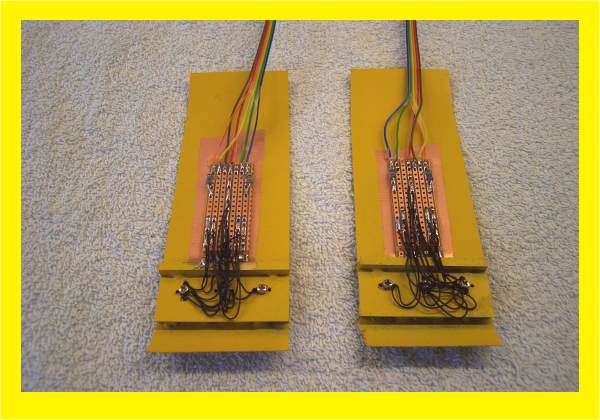

 der Reed-Kontakt-Wechsler noch sichtbar ...

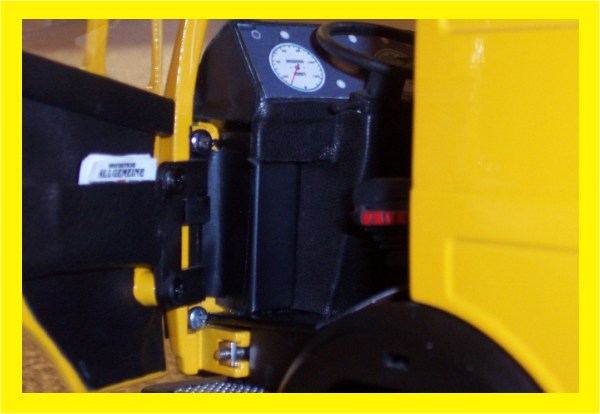

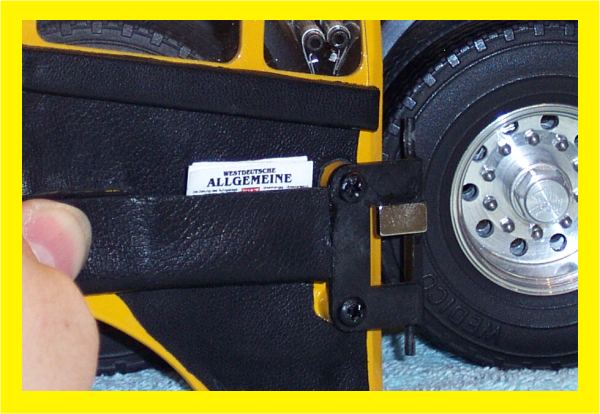

der Magnet am Türscharnier ...

hier der fertige Einbau,
der Magnet bekam Farbe

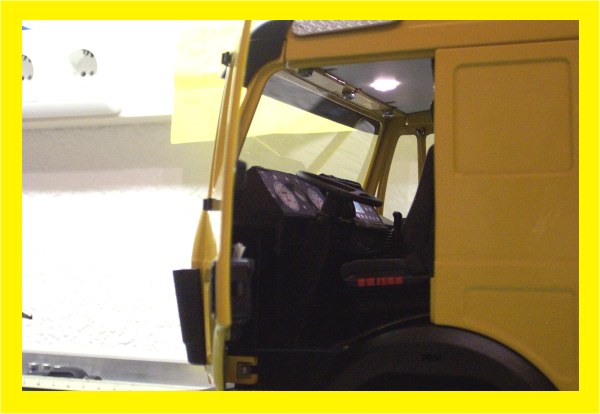

nun brennt das Licht, wenn eine der beiden Türen auf ist

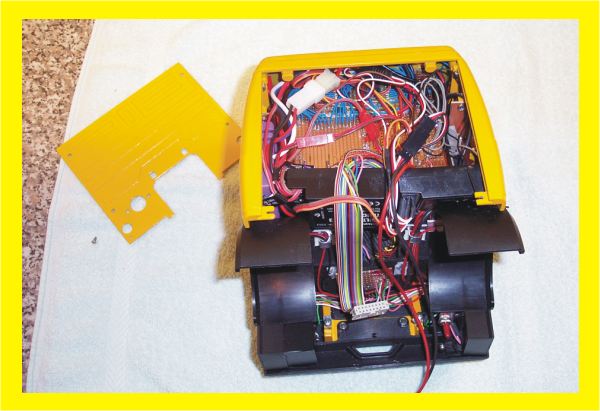

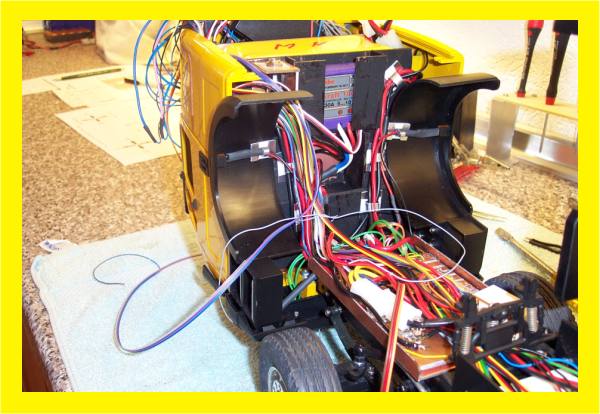

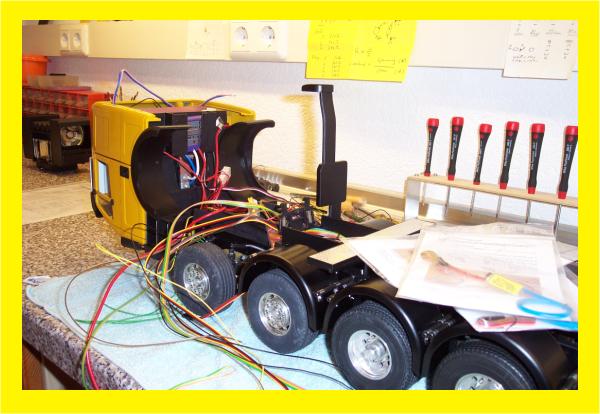

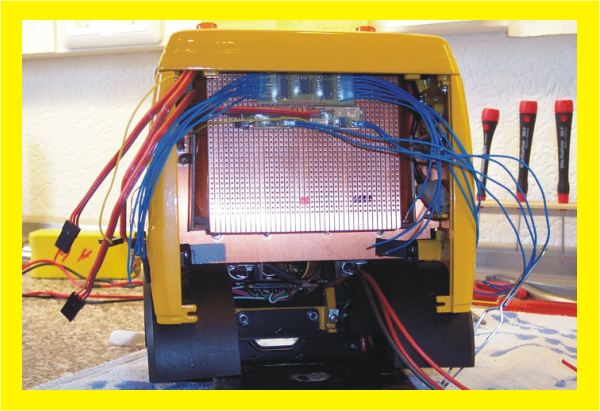

die Verdrahtung steht nun an,

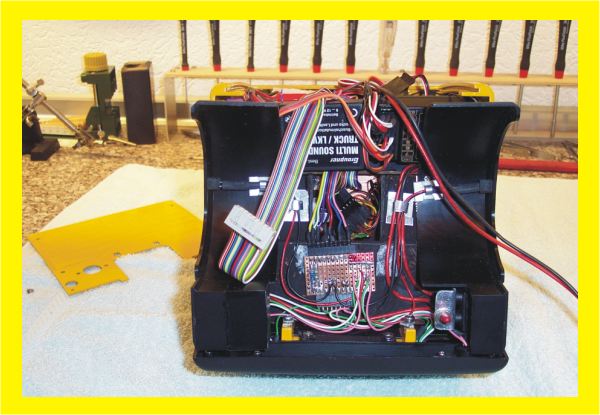

die Blink- und Bremsplatine und der 16 Kanal MultiSwitch etc.
wollen angeschlossen werden.



Problem:
Zuviel Kabel für zuviel Funktionen,
der Führerhaus-Unterboden ist ungünstig gestaltet,
die Menge Kabel drücken den Boden der Inneneinrichtung hoch.

Nach langem Überlegen ...

die Elekrik kommt wieder raus und ich fange mit
dem Führerhaus fast noch einmal von vorne an



 Führerhaus ist wieder nackt und jetzt noch mal von vorne

habe neues Regal gebaut und die Kabelführung überdacht.
 Der Akku ist nun ein stehender

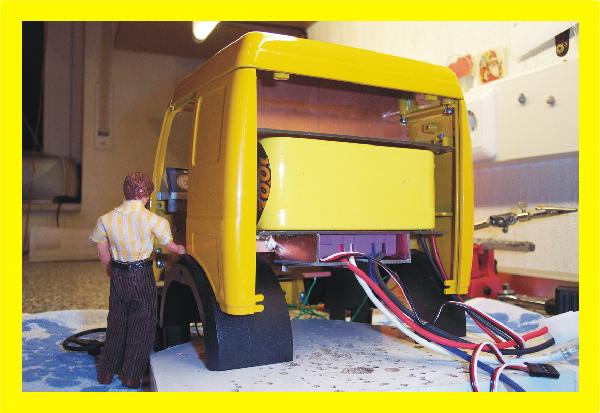

 die ganze Elektrik befindet sich nun im Führerhaus

 bis auf das Zeitschloss ist alles im Führerhaus verkabelt,
dies muss noch geschehen



nur das zweiadrige Kabel rechts (Motor) und das Flachbandkabel links
stellen die Verbindung zum Leiterrahmen her

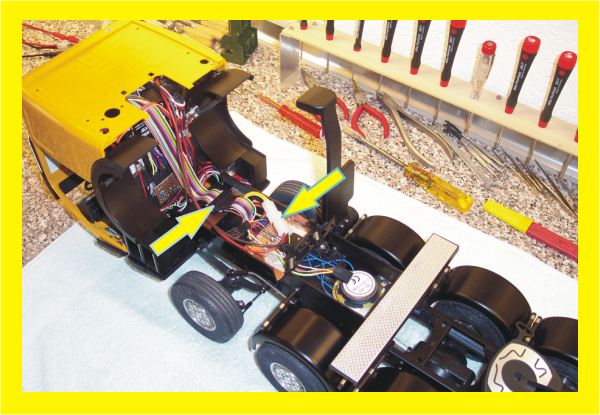

das Führerhaus läßt sich jeder Zeit Dank zweier Stecker abnehmen
siehe Pfeile

alles funktioniert,

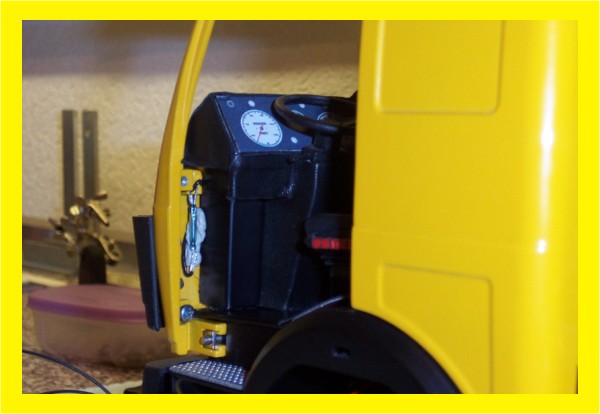

z.B. die Cockpit-Beleuchtung

der Einfüllstutzen ...

... versteckt die Ladebuchse

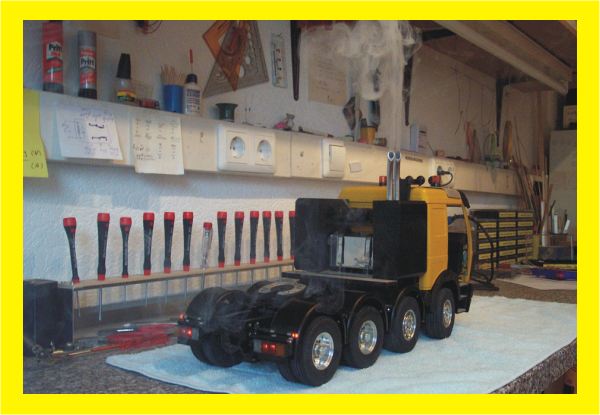

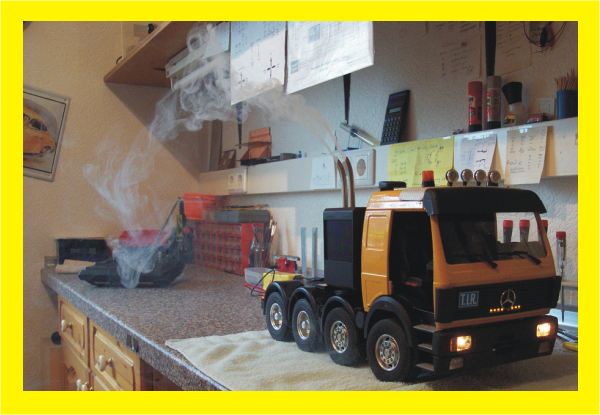

der Rauchgenerator qualmt wie Hölle

gut zu sehen der Rauch

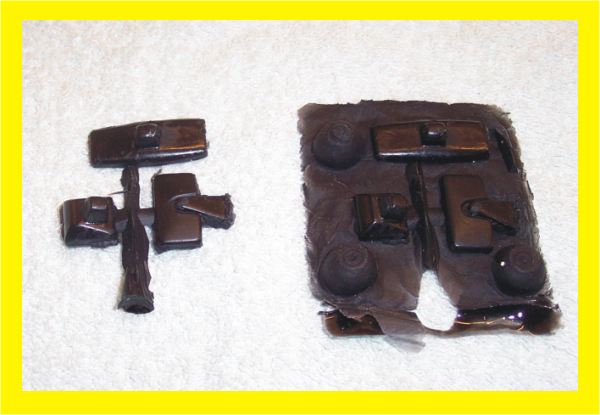

zwei Satz Spiegel sind auch abgegossen

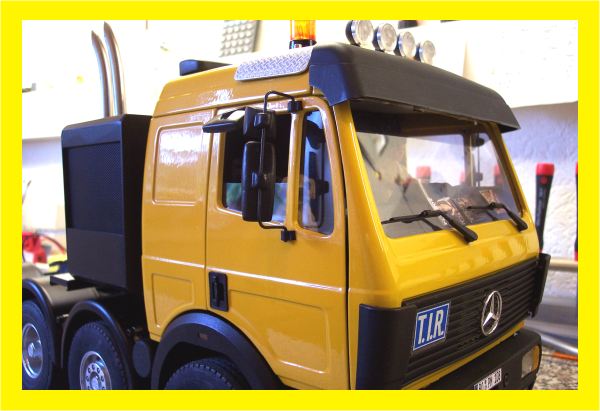

 Bis auf die Beschriftung ist die Zugmaschine fast fertig ...

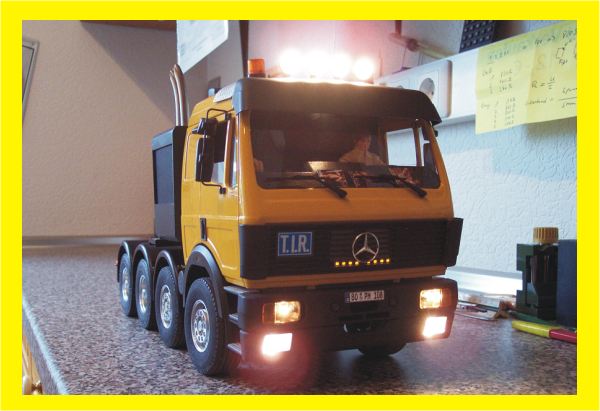

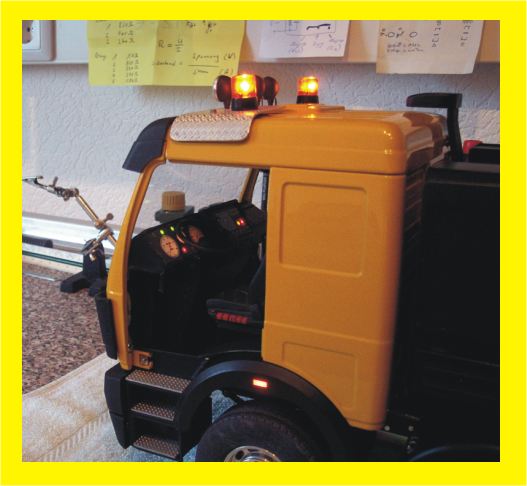

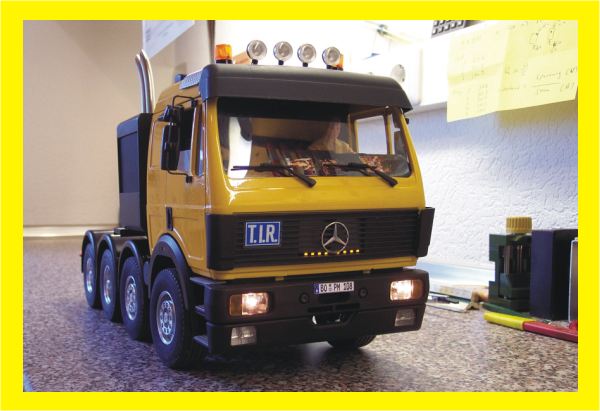

... hier mit voller Beleuchtung

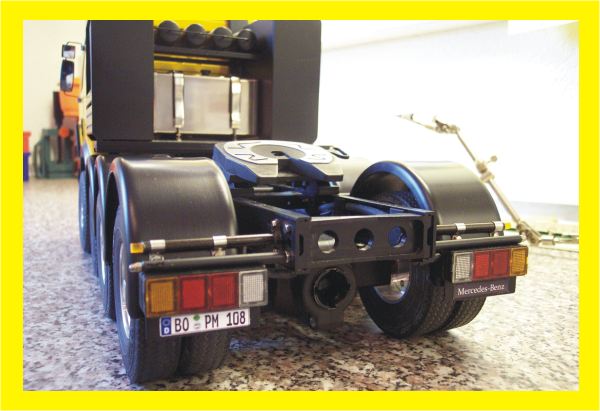

Kennzeichen hat das Fahrzeug nun auch

das "Mercedes-Benz" Schild darf nicht fehlen

hinter dem Gitter zu sehen, der Ventilator

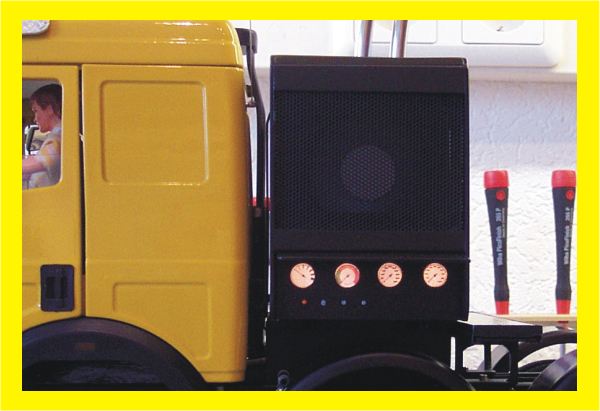

die Klappe ist auf und die Anzeigen leuchten

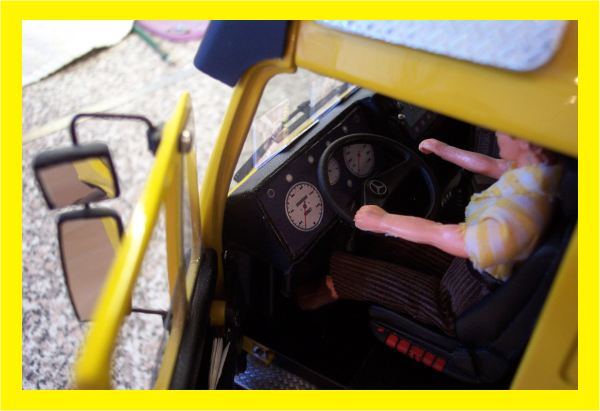

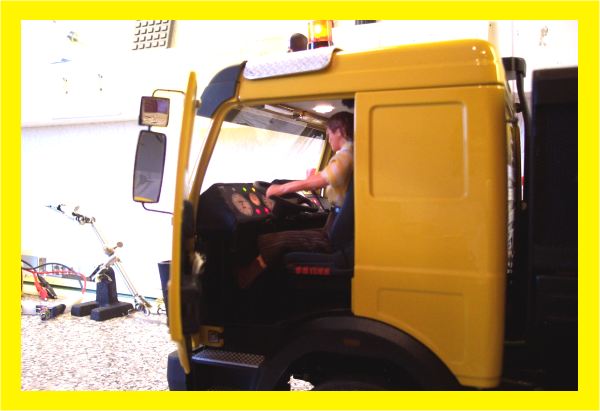

Marc, der Fahrer, prüft gerade seinen neuen Arbeitsplatz

gut zu sehen, die Spiegel der Beifahrerseite

hier von außen

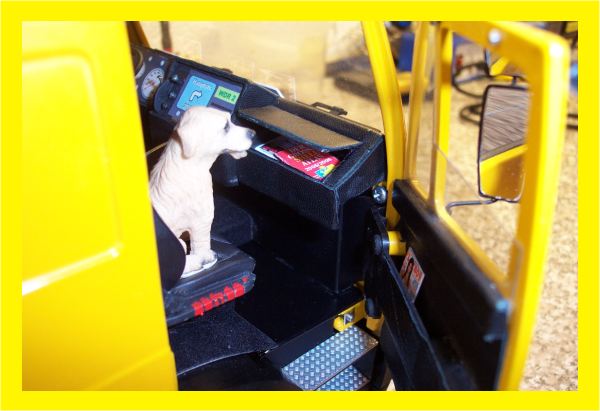

im Handschuhfach liegt ein Shell-Atlas und eine Zeitung

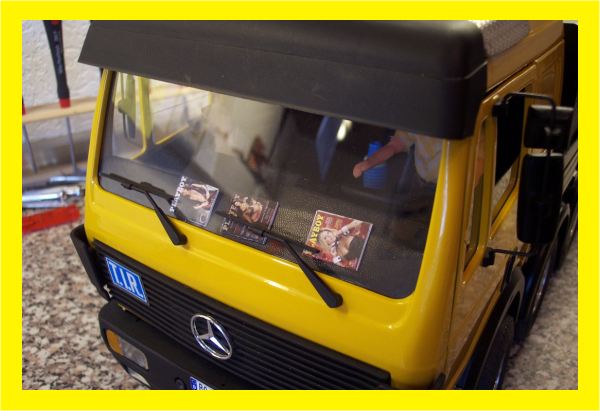

die schönere Lektüre liegt auf dem Armaturenbrett

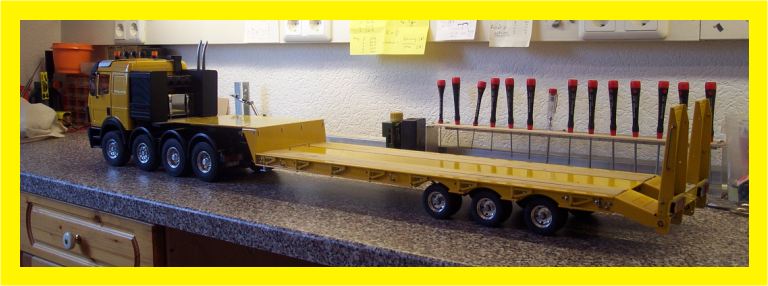

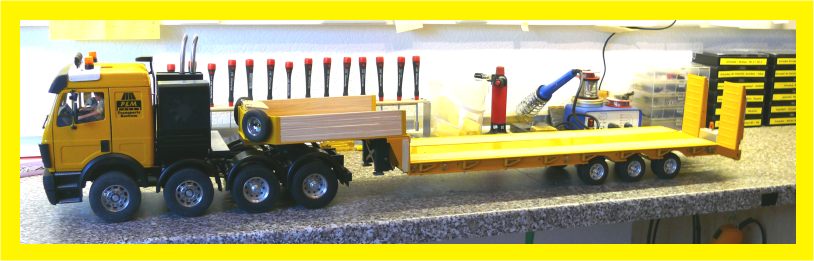

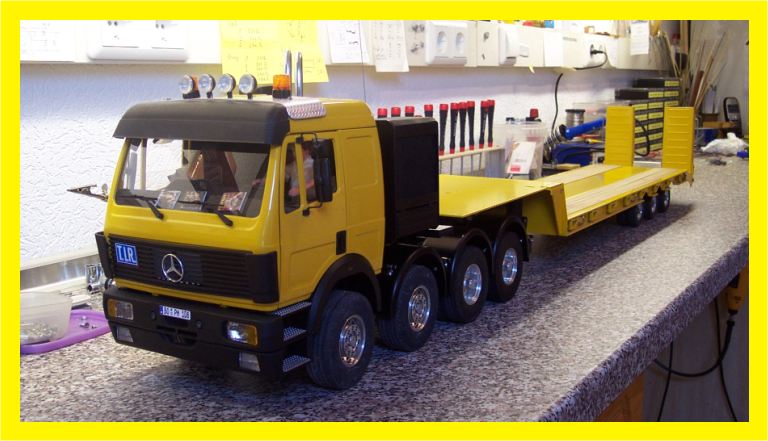

 hier nun das erste Bild von der SLZM mit Tieflader



der Schwanenhals ist inzwischen "gerupft"

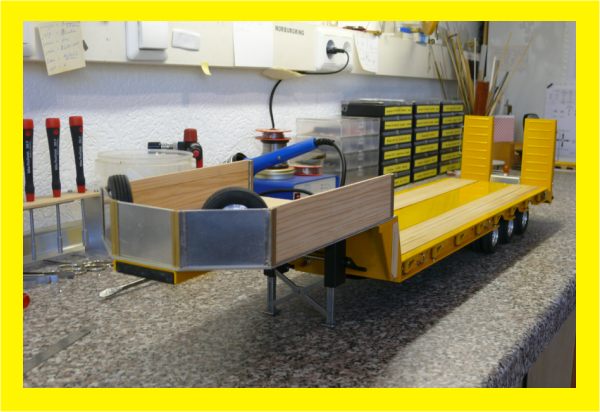

der Umbau des Tiefladers kann beginnen

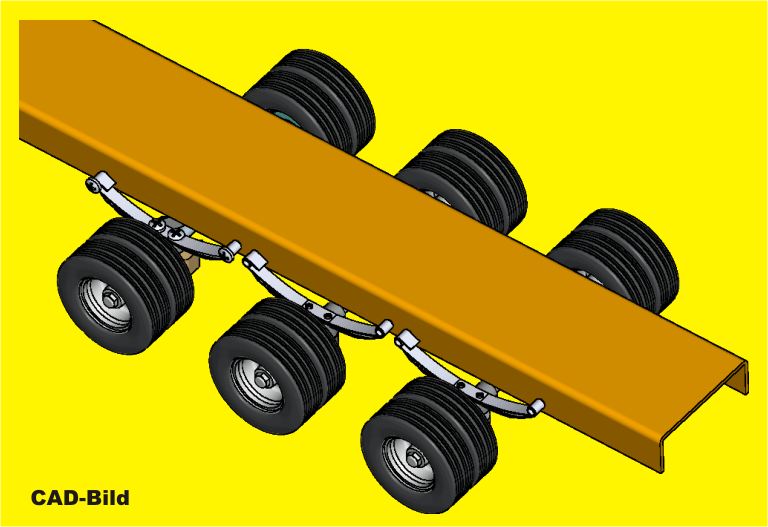

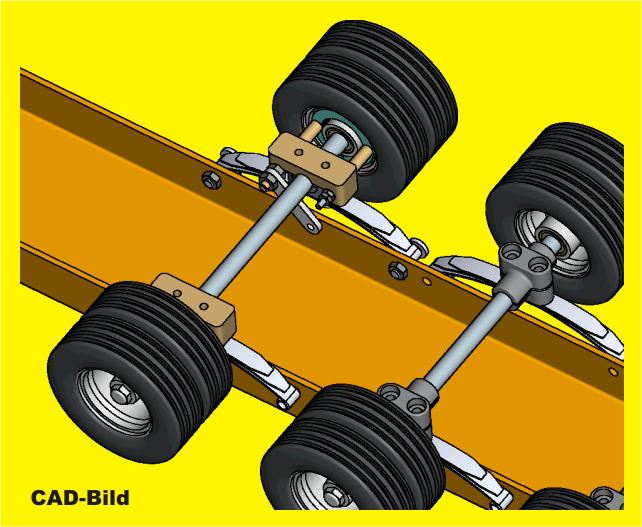

hier ein paar Bilder von der CAD-Konstruktion

links die Bremse und rechts die normale Achse

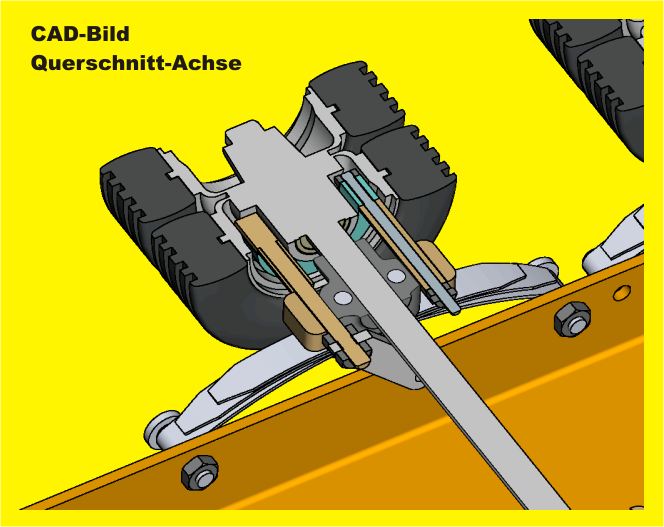

hier im Detail-Schnitt

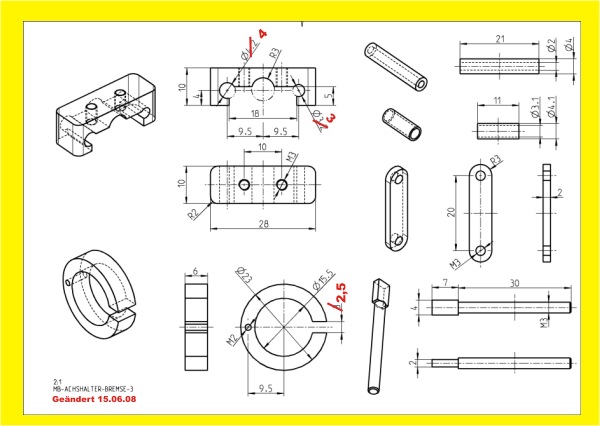

die Zeichnung der Einzelteile

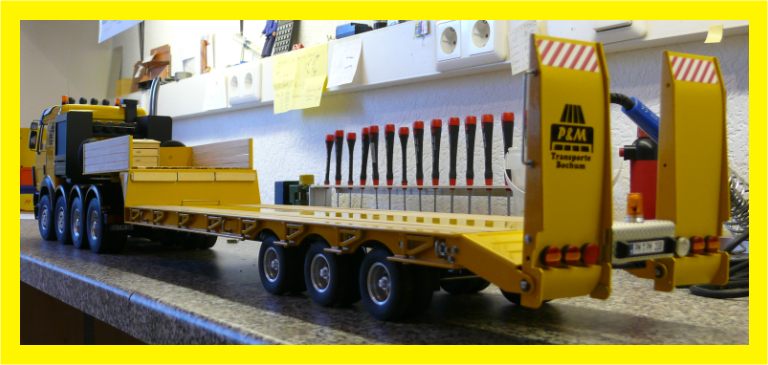

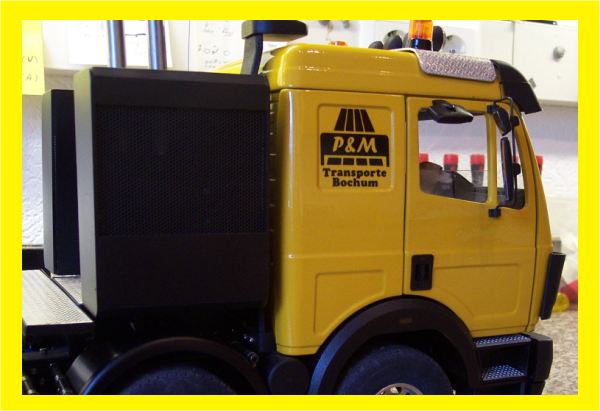

hier die Fahrzeugbeschriftung

vorne auf der Sonnenblende und der schwarze Stern

mal von der Seite

im Detail

der Stern auf dem Lenkrad

 die Bremse ist fertig !

hier im geöffneten Zustand

gut zu sehen, das Flacheisen ist quer und der Bremsring entlastet

hier steht das Flacheisen diagonal und der Bremsring ist gespreizt ...

.... die Räder blockieren !

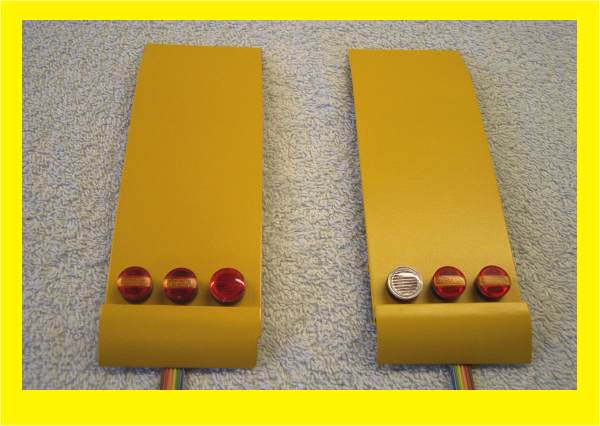

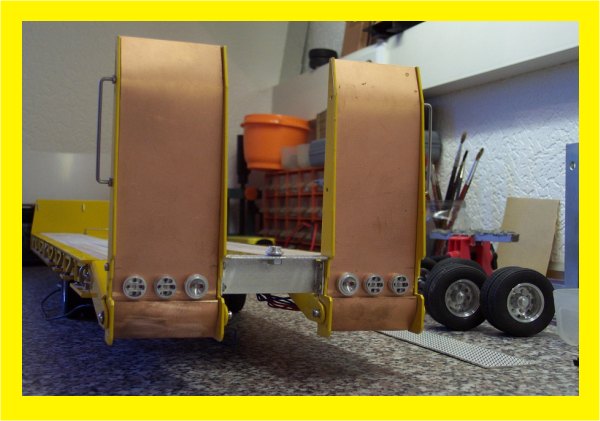

 im Rohbau die Rücklichter und Rampenverkleidung



 die Rampenverkleidung ist lackiert und ...

die Lampen montiert

zum Test: die linken Blinker ...

die Bremsleuchten ...

Rücklicht und Nebellampe ...

Rücklicht und Rückfahrscheinwerfer

 die Elektrik ist nun fertig

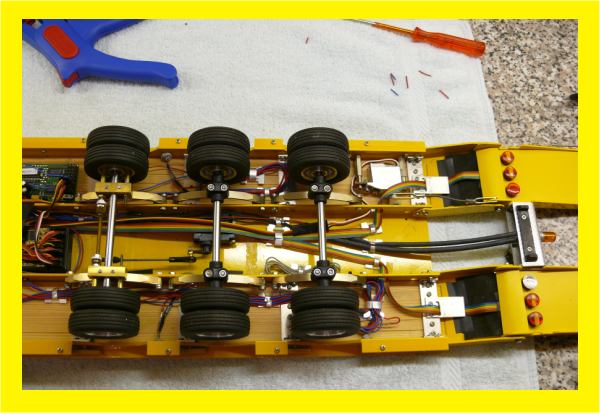

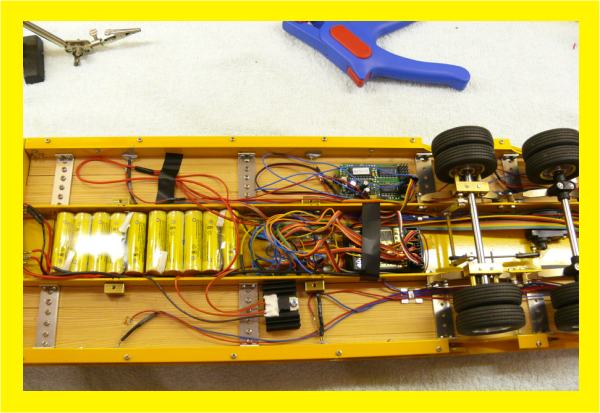

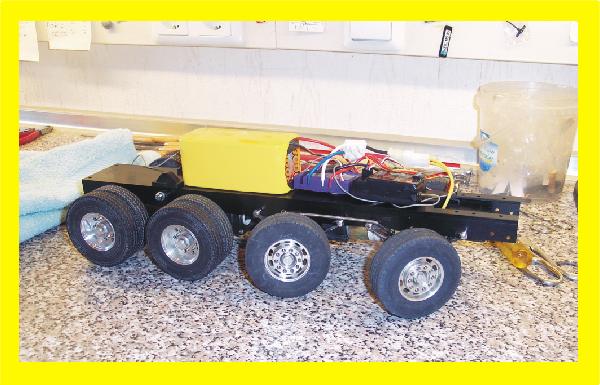

Platinen, Akku, BEC und Empfänger gut zu sehen

zwei Bleche schützen vor Schäden und Blicke

 zwei neue Kunststoffplatten ersetzen die Wedico - Platte

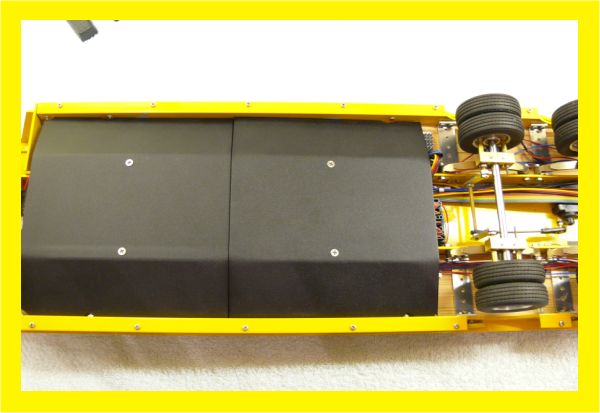

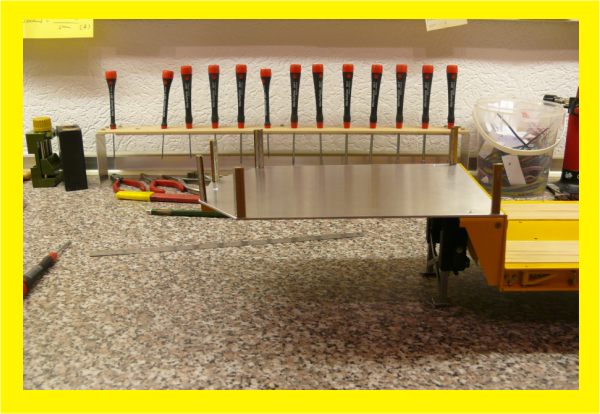

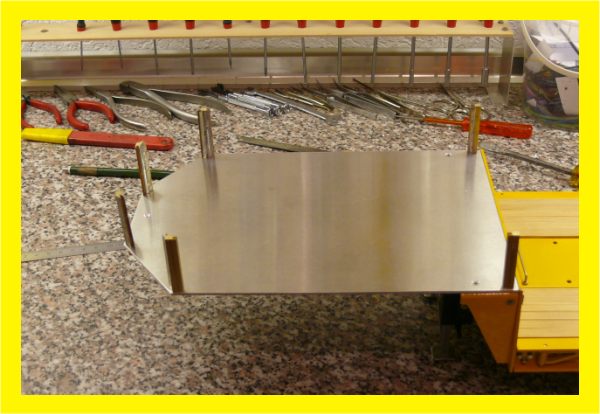

oben ist nun alles glatt

das Blech mit den Pfosten ...

... wartet auf die Braken und Bleche

die Bleche sind roh in die Führungen eingeschoben,
sowie die Holzlatten

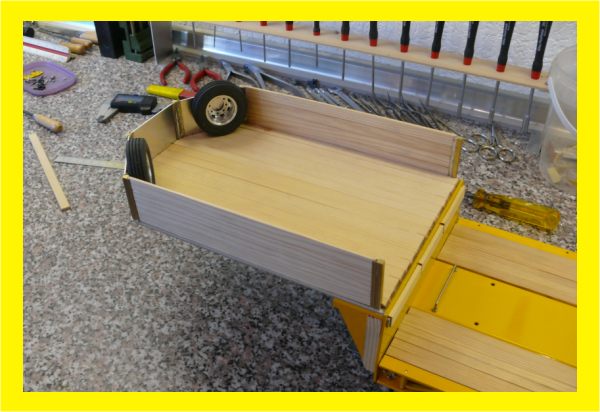

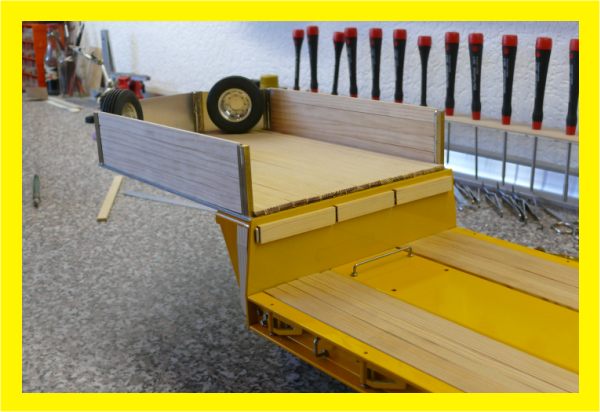

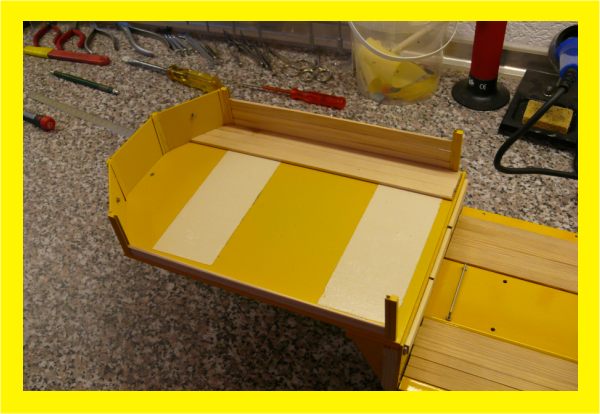

der Holzboden ist probeweise verlegt

die Ersatzreifen brauchen noch Ihre Halterung

 Holzboden während der Verlegung

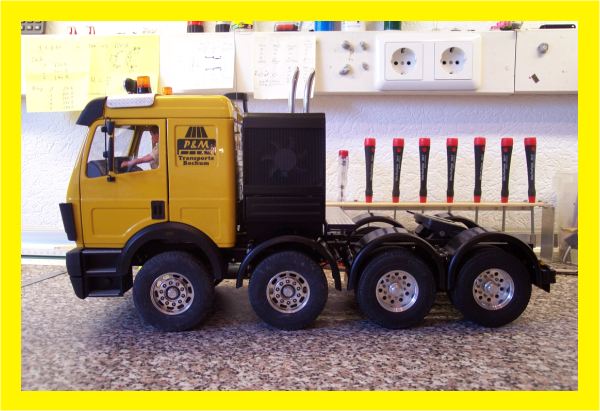

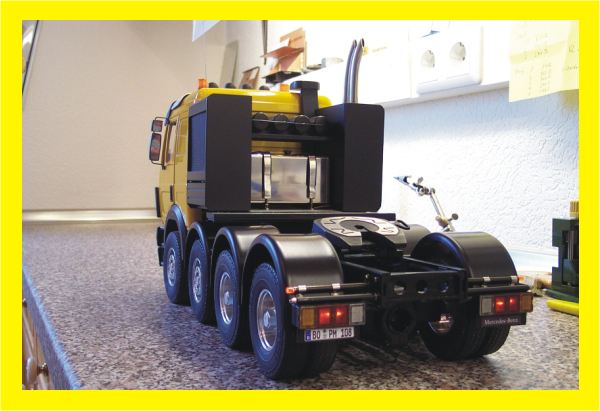

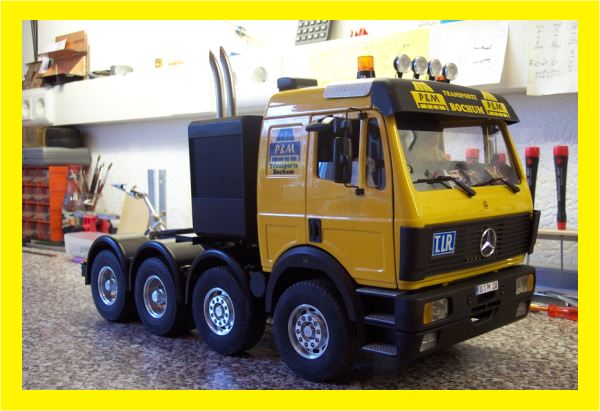

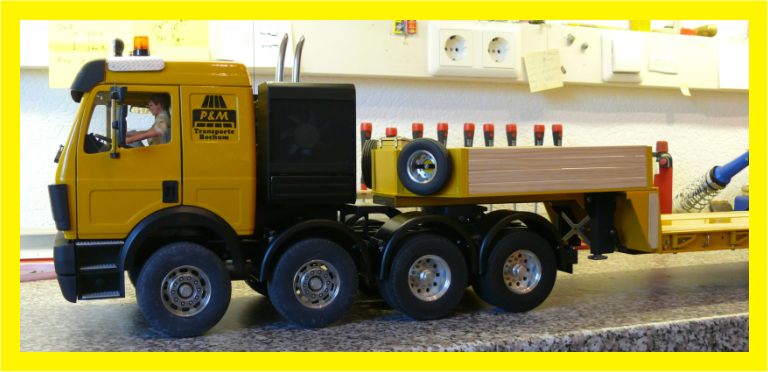

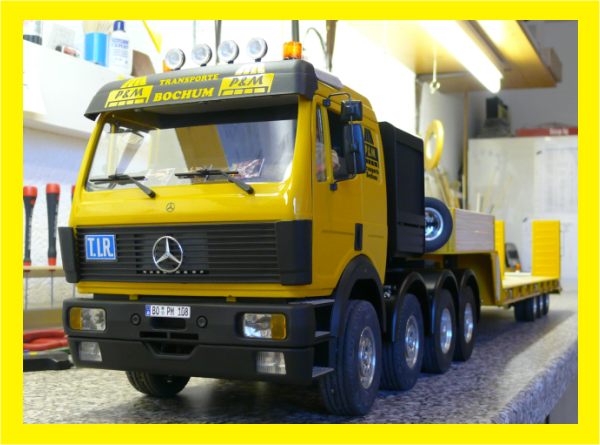

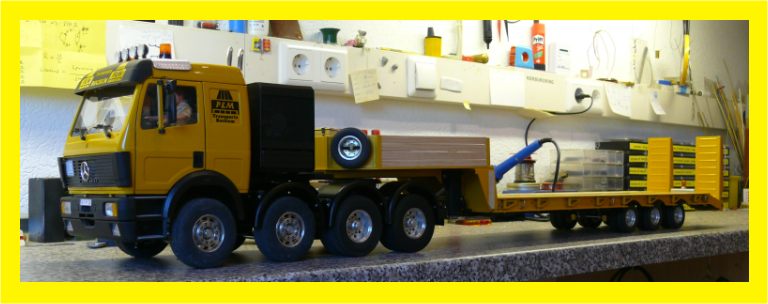

die komplette Schwerlastzugmaschine

 gut zu sehen die Beschriftung

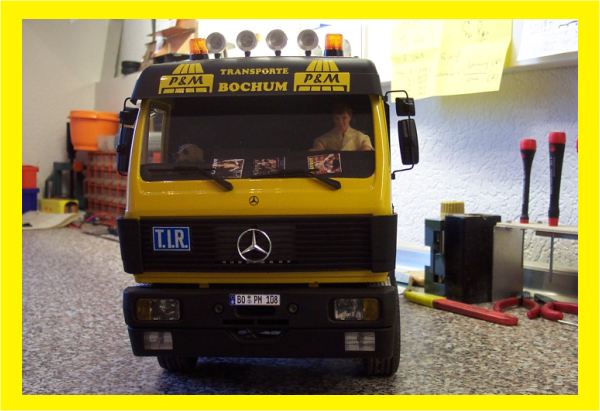

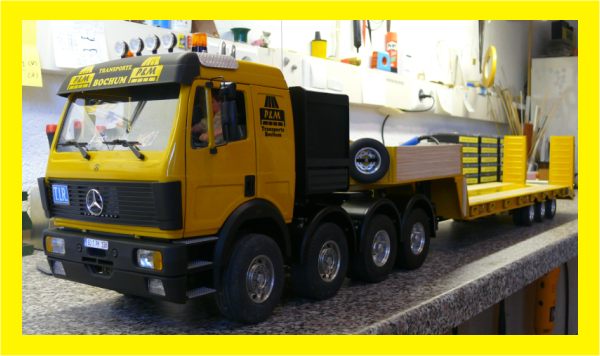

die SLZM von vorne

und von hinten

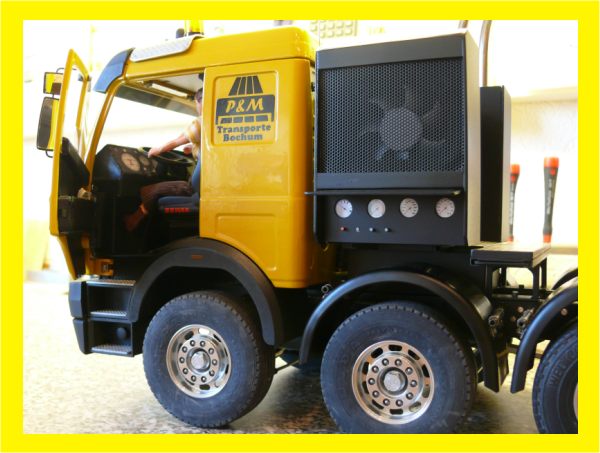

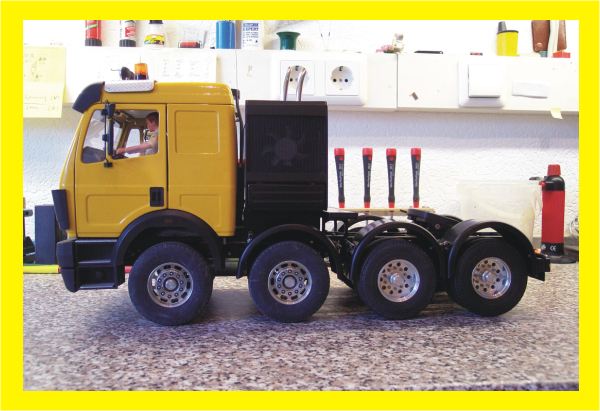

die SLZM hat zwei lenkbare Vorderachsen und zwei angetriebene Hinterachsen

wenn die Fahrertür auf ist, geht die Innenbeleuchtung an

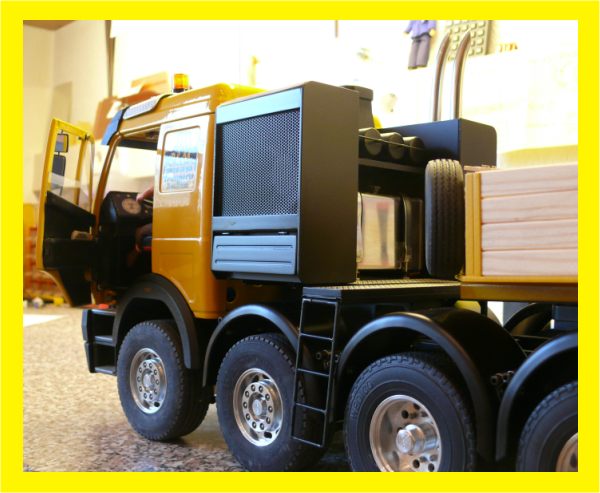

die Klappleiter ist aus dem Laufsteg gezogen und heruntergeklappt

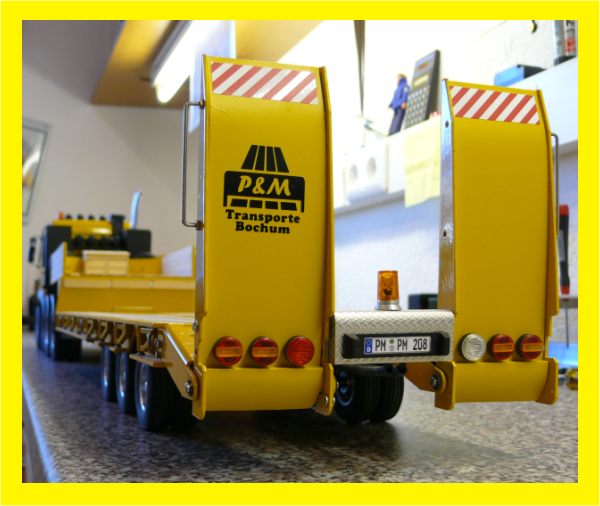

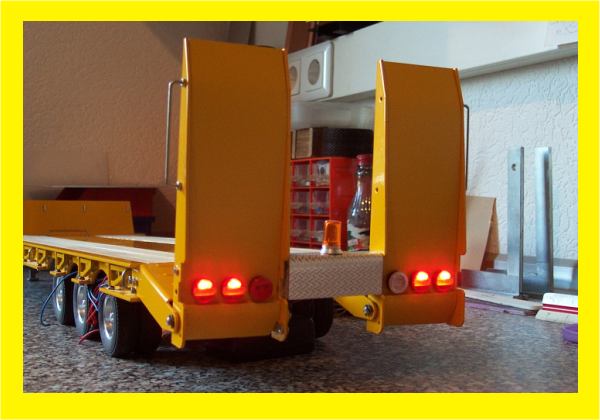

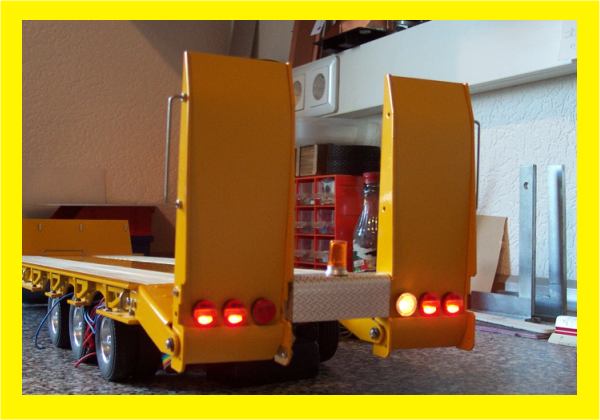

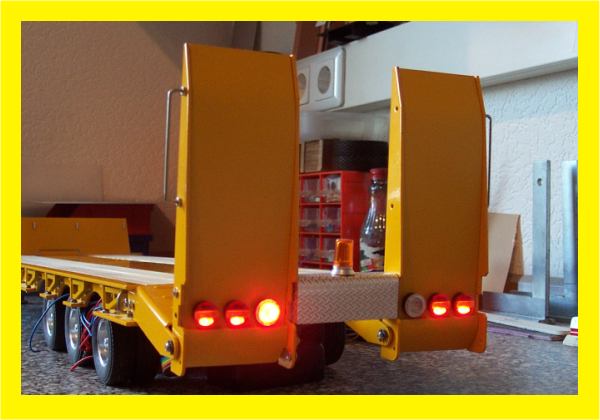

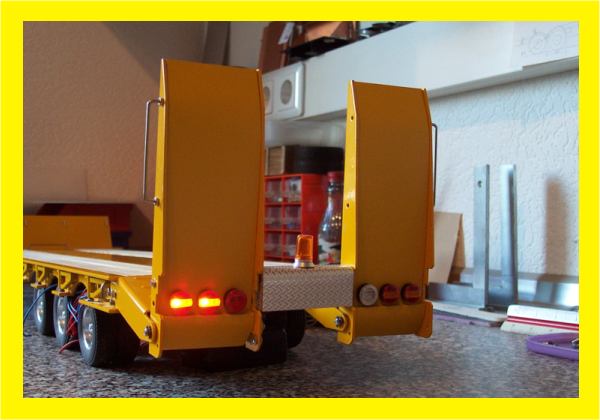

hinten hat der Tieflader 3 Kammern Rundleuchten

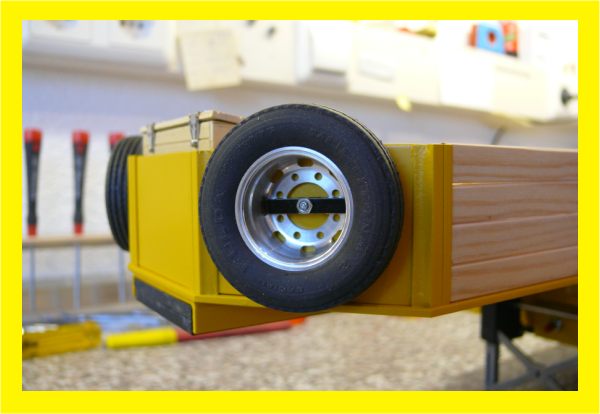

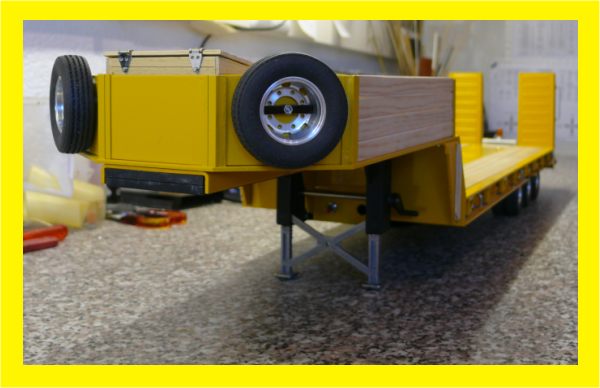

die Reserveräder des Tiefladers sind außen an die
schrägen Stirnwände befestigt

hier im Detail

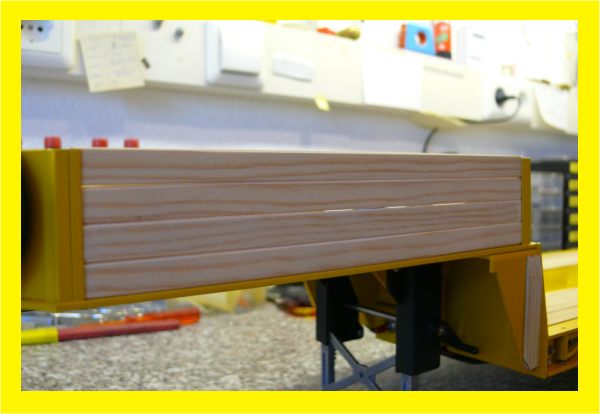

die Holzlatten können zum Beladen einzeln heraus gezogen werden

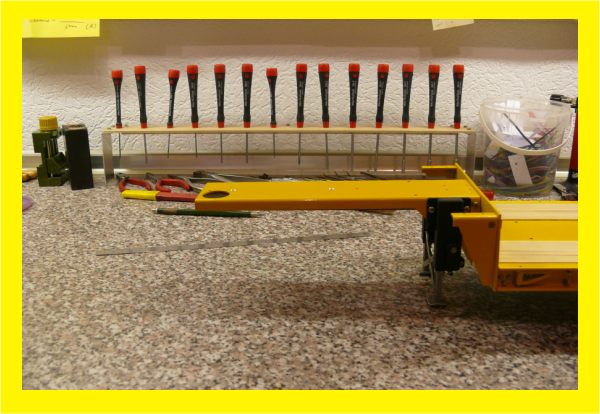

Blick von hinten auf den Schwanenhals

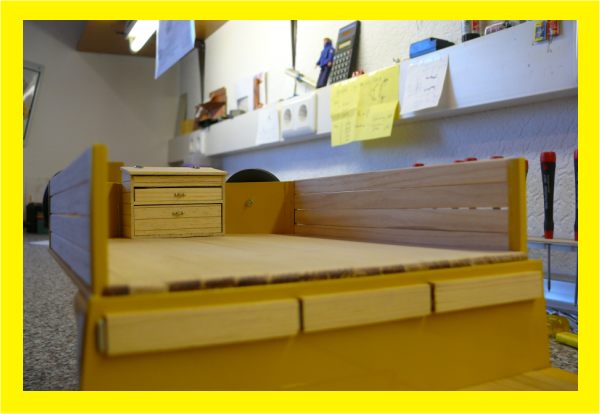

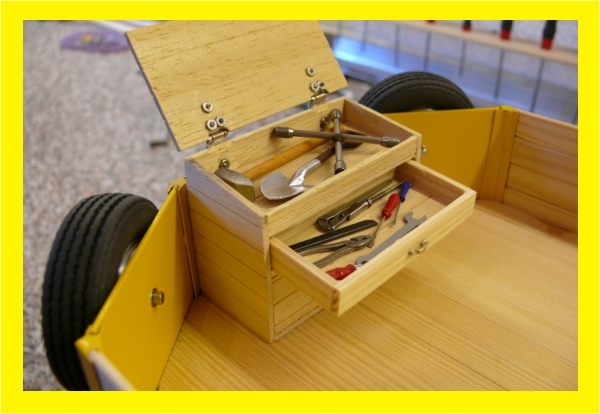

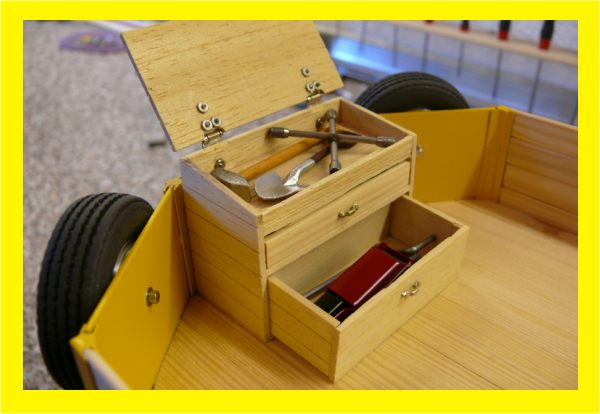

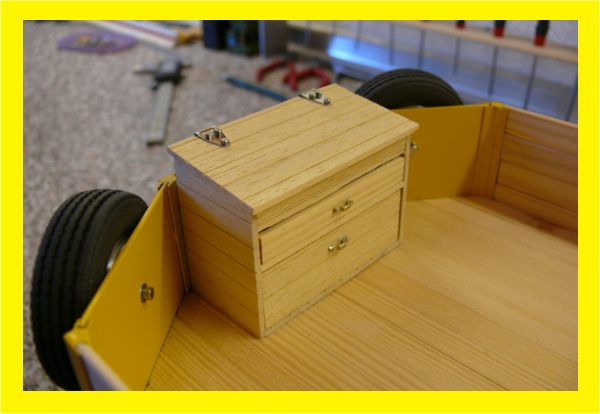

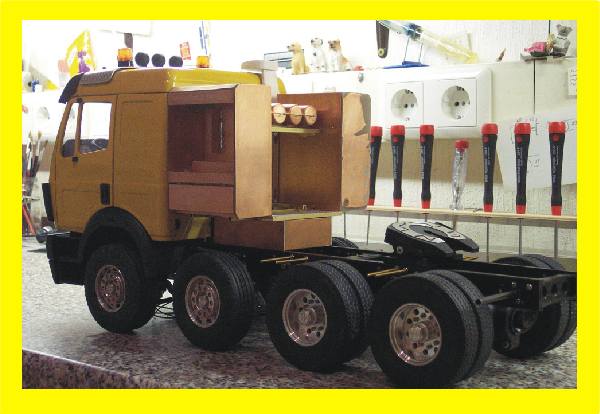

die Werkzeugkiste

oben befinden sich ein Hammer, Spaten und ein Kreuzsteckschlüssel,
 darunter drei Schraubendreher, Brecheisen, Maulschlüssel,
Kombizange und eine Wasserrohrzange

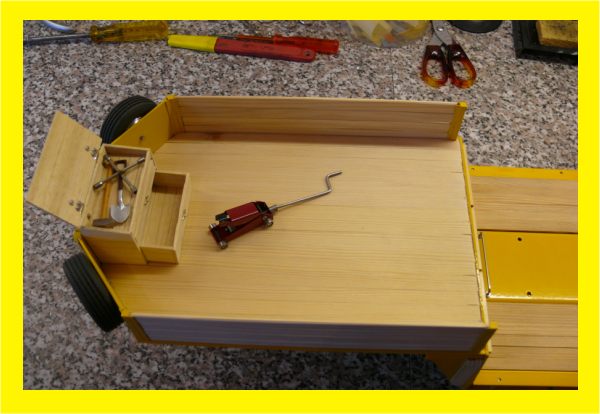

ganz unten in der Schublade ein Wagenheber

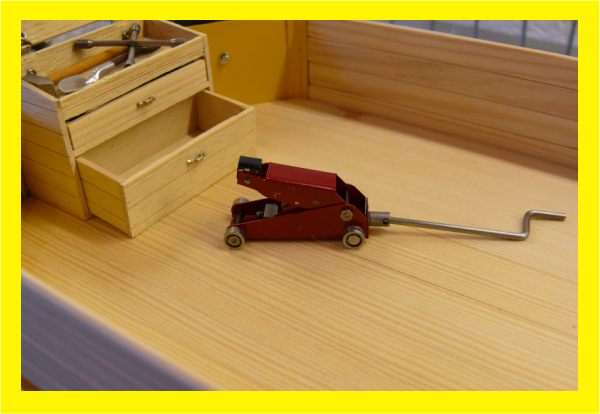

hier der Wagenheber in Funktion

das Ganze von oben





Ende
